        当工业现场需要同时对十多个测点开展温度采集，传统布线方案线缆缠绕、施工周期漫长、后期维护繁琐，很多测试工程师都深有体会。温度测量，是现代工业测试、设备运维、科学试验最基础也最重要的一环。人类对温度的感知从依靠人体感官，到水银温度计，再到把温度转化为电信号的热电偶，走过了两百余年的漫长历程。从物理学家偶然发现的物理现象，到如今多通道无线采集节点 HBK TC-LINK-200，热电偶技术完成了从实验室现象、有线仪表，到物联网无线感知终端的完整蜕变。

一、伟人的偶然发现：塞贝克效应，热电偶诞生的源头

        1821 年，德国物理学家托马斯・约翰・塞贝克（Thomas Johann Seebeck）在柏林科学院开展金属电学实验时，观察到一个极具里程碑意义的物理现象：把两种不同金属导体首尾相连形成闭合回路，两个连接点处于不同温度环境下，回路内部就会产生微弱的电动势，还会引发磁偏转现象，这就是后世大名鼎鼎塞贝克效应，也是全部热电偶测温技术的底层理论基石。

        最初塞贝克本人误以为这是磁场直接由温差产生，并没有意识到这是温差激发的微弱电流带来的磁现象。后续科学界进一步完善热电理论，1834 年法国科学家佩尔捷发现反向热电效应（珀尔帖效应），完整搭建起热电学理论体系，为热电偶真正走向工程应用铺平道路。

        但理论发现距离工程落地还有漫长距离。早期热电偶输出的毫伏级电压信号极其微弱，没有成熟放大电路，很难实现精准读数。直到 1877 年，法国化学家亨利・勒夏特列设计铂铑 10-铂的热电高温计，交由工厂量产，世界上第一支工业可用热电偶正式问世，人类终于可以用电信号的方式，直接读取冶炼、高温设备内部的温度，彻底突破水银温度计的温度上限束缚。

        早期热电偶全部是有线模式，热端贴在被测物体，冷端必须接入仪表，依靠补偿导线把微弱信号传回控制室。在 20 世纪，K、J、T、S、R、B 等不同材质热电偶陆续标准化，IEC 国际标准对分度表、材料误差进行统一规范，热电偶快速普及到冶金、化工、航空航天、汽车测试各个行业，成为工业测温的主力军。

        但传统有线热电偶系统与生俱来的痛点始终无法根除。每一个测温通道，都需要敷设补偿导线。测点越多，线缆越多。大型试验台、旋转设备、野外试验、危险区域，布线成本高、施工周期长，线缆老化磨损带来故障风险；移动设备上，线缆拉扯会直接破坏测试系统；在大型多测点试验场景，数十上百个热电偶线缆盘根错节，不仅占用大量人力物力，还容易引入电磁干扰，造成数据失真。

        于是行业开始呼唤：能不能去掉线缆，把信号调理、模数转换、补偿算法、无线传输全部集成在节点内部，热电偶探头直接接到无线节点，数据空中传输回主机，这便是无线热电偶采集节点诞生的时代背景。

二、热电偶技术发展史：从有线仪表到无线传感网络

        纵观热电偶两百多年发展，整条技术脉络可以清晰划分为四大阶段。

        第一阶段：理论萌芽期（1821-1877）物理现象发现 塞贝克发现温差电现象，科学家完善热电效应理论。仅停留在实验室科研，没有成熟工业产品，只能定性观察，无法定量测温。

        第二阶段：有线热电偶工业化普及（1877-1980） 勒夏特列铂铑热电偶量产，热电偶正式进入工业。后续 K/J/N/T/S/R/B 各类标准化热电偶材料陆续定型。硬件架构为：热电偶探头 + 补偿导线 + 信号调理仪表。冷端补偿依靠仪表端硬件电路完成。所有测点必须依靠线缆连接，通道越多布线压力越大。这也是我们工业现场最熟悉的传统模式。

        第三阶段：数字化智能有线采集时代（1980-2010） 微电子、24 位高精度 ADC 模数转换器大规模普及。热电偶采集设备板载数字冷端补偿、数字滤波，NIST 多项式线性化算法写入硬件，不再依靠模拟电路。设备支持计算机读取数据，但是物理线缆依旧无法摆脱。多通道测试项目，动辄几百米补偿导线，成本、布线、维护压力依然巨大。

        第四阶段：无线分布式传感时代（2010 至今） 无线射频、低功耗单片机、大容量板载存储技术成熟，无线热电偶节点横空出世。将信号放大、24 位 AD 采样、冷端补偿 CJC、热电偶线性化算法、数字滤波、无线射频全部集成在小型壳体内部。热电偶探头直接接入节点端子，节点本地完成全部信号处理，无线传输温度 /mV 数据，彻底摆脱补偿导线的束缚，代表产品就是 HBK（原 LORD MicroStrain）TC-LINK-200 十二通道无线热电偶电压传感器节点。

        无线测温发展早期产品，普遍存在几大短板：通道数量少，单节点往往只有 1-2 通道；同步精度差，不同节点采集时间偏差大；噪声高，抗工频干扰弱；存储容量有限，电池续航短，网络节点扩容能力不足。LORD MicroStrain 团队针对行业痛点，研发 LXRS/LXRS + 私有无线协议，解决同步、无损传输、大规模组网难题，TC-LINK-200 就此诞生，后企业被 HBK 收购，产品延续迭代，成为高端测试测量领域标杆级无线热电偶采集设备。

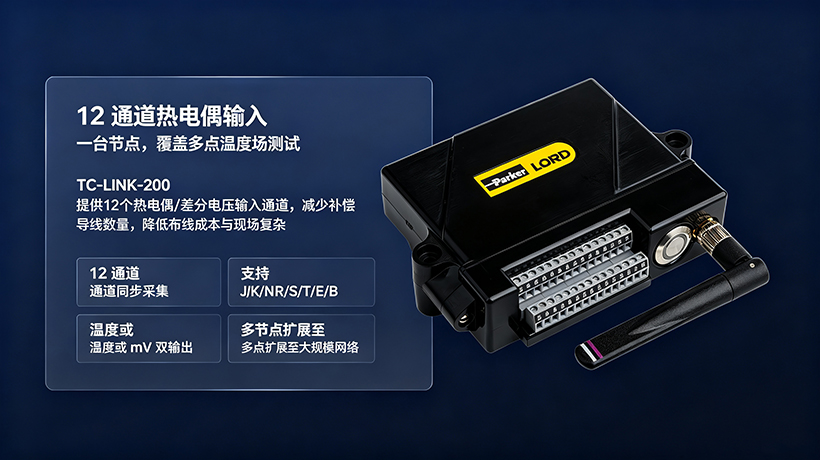

        传统有线系统，每增加一个热电偶测点，就要敷设一整套补偿导线。而 TC-LINK-200 单台设备直接提供 12 个热电偶输入通道，大量减少线缆数量，这对于多测点温度场测试，是革命性的改变。

三、HBK TC-LINK-200 核心产品优势：重新定义无线热电偶采集

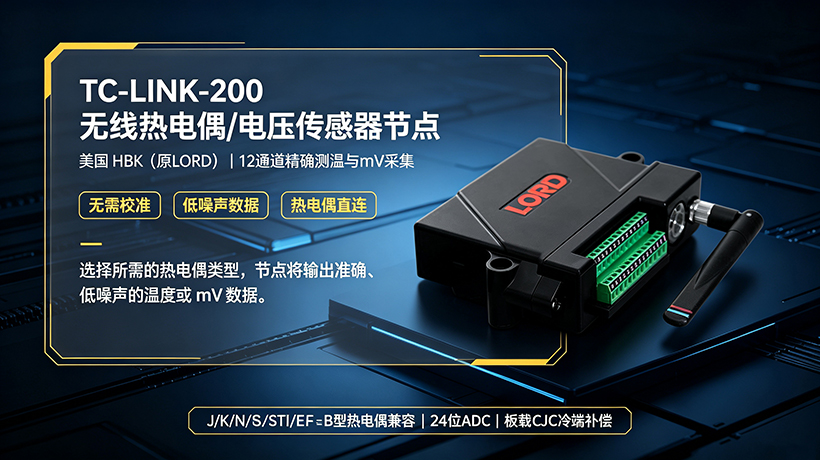

        TC-LINK-200 是一款 12 通道无线热电偶 / 差分电压传感器节点，专为热电偶与差分输出传感器精密测量打造。设备出厂完成标定，用户无需额外校准，只需要选择对应热电偶型号，设备直接输出低噪声的温度数值或者原始 mV 电压数据，是工程测试、设备状态监测的利器。

1、强大的本地板载信号处理能力

        很多普通无线热电偶模块，只是简单把毫伏信号采集之后无线传出，冷端补偿、线性化交给上位机软件运算，会带来延迟、误差。而 TC-LINK-200 把全部运算放在节点本地硬件完成。

        板载冷端补偿 CJC：节点内部自带高精度冷结点温度采集，依靠 NIST 九阶多项式完成热电偶信号线性换算，不需要外部补偿盒，从硬件源头降低测温误差。

        超强数字滤波：数字滤波器最高实现 120dB 的 50Hz/60Hz 工频噪声抑制。工厂变频器、电机、大功率设备产生的电磁干扰，被大幅度滤除，保证复杂工业环境依旧输出干净稳定数据，K 型热电偶 20℃条件下噪声典型值仅 ±0.01℃。

        开路检测功能：实时识别热电偶断线、烧毁故障，一旦探头开路，系统自动识别，避免输出错误虚假温度，方便工程师快速排查现场故障。

2、无损同步无线网络，解决无线采集的两大痛点：丢包、不同步

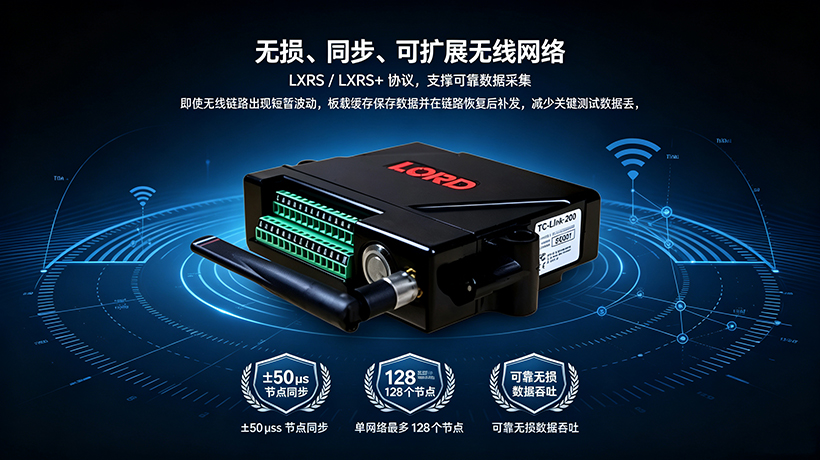

        无线采集长期被两个难题困扰：无线信号干扰造成数据包丢失，不同采集节点时间戳错位，多节点联合测试数据时序错乱。 TC-LINK-200 使用 LXRS/LXRS + 专用工业无线协议，实现无损数据吞吐。即便无线链路短暂信号波动，节点板载本地缓存可以保存数据，链路恢复后补发，不会丢失关键测试数据；网络内部全部节点实现 ±50μs 时间同步，多台节点组网，所有通道时间轴严格对齐，做温度场分布测试、多设备对比测试，数据时序高度可靠。 单射频通道网络最多接入 128 个节点，支持大规模分布式测点部署，非常适合大型试验项目。

3、灵活的工作模式，适配多样化测试场景

        设备支持两种工作逻辑：连续采样，或者事件触发采样。 连续模式用于长期不间断温度监控；事件触发模式可以设置阈值，只有温度发生异常变化才记录数据，同时记录事件发生之前、之后一段时间的数据，大幅节约电池电量与存储空间。 数据既可以实时无线上传电脑软件，也可以存储在节点本地内存。设备内置 16MB 存储，最多保存 400 万条数据点。现场无电脑、无网关条件下，可以脱机记录，后续再读取数据，适配野外、封闭舱体等不方便布线计算机的场景。

4、供电与安装设计兼顾灵活与可靠性

        供电方式双兼容：既可以安装 4 节 AA 电池，电池供电实现完全无线；也支持 4-36V 直流外部供电。电池供电模式下功耗控制优秀，可实现长达数年的长期监测。 机械安装支持螺栓固定，也支持 DIN 导轨安装，可以直接装配在电气控制柜内部。外壳为模制聚碳酸酯壳体，工作温度-40℃~+85℃，静电放电抗扰度 4kV，工业环境耐受能力强。

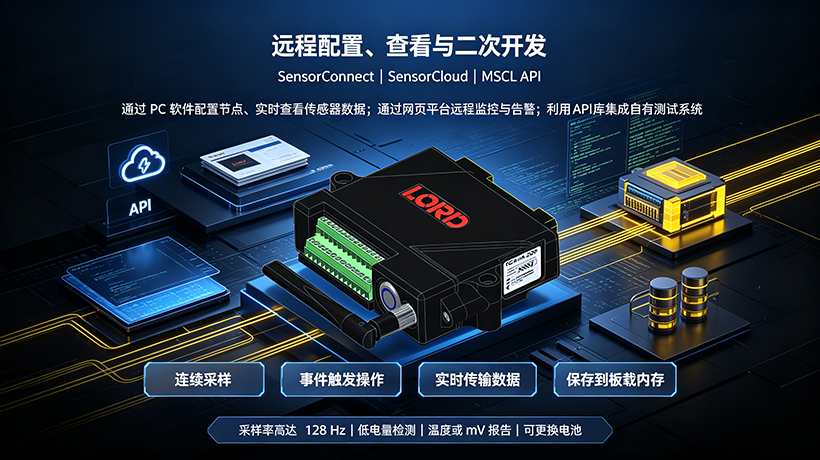

        软件生态完善：PC 端 SensorConnect 软件完成节点配置、实时数据查看；云端 SensorCloud 网页平台实现远程查看、邮件短信报警；同时开放 MSCL API 开发库，方便用户二次开发集成自有系统，兼容 Windows7/8/10 操作系统，搭配全系 WSDA 网关使用。

四、TC-LINK-200 关键技术参数解读

        从参数可以看到，这款产品不是简单消费级无线测温模块，是面向工程测试测量的专业设备。24 位 ADC 带来极高分辨率，冷端补偿精度、节点微秒级同步、无损传输，这些指标是普通民用无线测温产品很难达到的。既可以测热电偶温度，也可以采集微弱差分 mV 电压信号，兼容差分输出传感器，拓展了设备的使用边界。

五、多元落地应用场景，覆盖设备状态监测、事件监控、测试测量三大赛道

（一）设备状态长期健康监测

        很多工业设备，需要长年累月跟踪温度变化趋势，提前预判故障隐患。传统有线方案布线成本高，改造现有设备要大量敷设线缆，实施难度大。 TC-LINK-200 依靠电池可以实现多年长期在线监测，改造现有设备几乎不需要布线。将热电偶布设在电机轴承、电池包、管路、压力容器、风机等关键发热点位，12 通道同时采集多点温度。数据上传 SensorCloud 云平台，设置温度阈值，一旦温度超标，自动推送短信、邮件告警，实现预测性维护。 尤其适合老旧产线改造、旋转机械、大型罐体、野外无人值守设备。无线节点快速部署，减少改造停机时间，降低布线材料与人工成本。

（二）事件触发式监控，捕捉瞬态异常工况

        很多场景不需要时时刻刻高频采集，大部分时间设备运行平稳，只有发生异常事件才需要重点记录。 TC-LINK-200 支持事件触发采样。用户自定义触发条件，当温度越过阈值，设备自动启动高频记录，同时保存事件发生前、事件发生之后的一段时间完整数据。 比如设备突发过热、热冲击试验、启停瞬态工况，不用全程高频采样浪费电量和存储空间，精准捕捉事件前后完整过程，还原故障发生全过程，给故障复盘提供完整原始数据。

（三）测试与测量实验室、试验场

        这是 TC-LINK-200 的核心优势场景。汽车热试验、燃料电池测试、航空部件温度场测试、热工试验、压力容器测试，往往一台试件上面布置十几个热电偶测点。 传统方案需要大量补偿导线，线缆拖拽，容易干扰试件本体，布线工作量巨大。使用 TC-LINK-200，热电偶探头直接接入节点端子，节点就近安装在试件附近，不需要长长的补偿导线。 通过 SensorConnect 软件，远程配置网络中全部节点参数，同步采集所有通道温度 /mV 数据。LXRS 无损同步网络，保证所有测点时间严格对齐，获取真实温度场分布数据。端到端完整无线采集系统，大幅缩减测试准备时间，降低测试成本。多台节点组网，可以扩展到几十上百个测温通道，搭建大型分布式温度测试网络。

        在很多特殊工况，比如旋转部件、移动试件、密闭腔体，布线几乎无法实现，无线节点就成为唯一可行的采集方案。

六、技术回望：热电偶技术的未来启示

        从 1821 年塞贝克偶然发现热电效应，到 1877 年第一支工业热电偶诞生，再到数字化有线采集，再到 TC-LINK-200 这类高性能无线节点，两百余年，测温技术的进化脉络十分清晰：信号处理不断向传感器端迁移，从后端仪表逐步下沉到采集节点本地；摆脱线缆束缚，走向分布式无线；硬件智能化，自带补偿、滤波、故障诊断能力。

        过去，热电偶探头只负责把温度转成毫伏信号，放大、补偿、滤波全部交给后端仪表。而今天 TC-LINK-200 把全部信号处理能力放在节点本地，探头只负责感知温度，节点就地完成全部运算，无线输出最终有效数据，这正是工业物联网感知层的典型发展方向。

        当然无线采集不等于完全替代有线。在超高采样率、强电磁屏蔽环境，有线采集依旧不可替代。但在多测点分布式测试、改造项目、移动设备、野外试验、长期状态监测场景，无线热电偶节点优势不可替代。

        TC-LINK-200 也给行业带来启示：一套优秀无线测试系统，绝对不是简单 “有线设备加一个无线模块”。同步精度、无损数据传输、本地信号调理、冷端补偿、抗干扰滤波、本地存储、低功耗硬件设计，每一项都决定最终测试品质。普通无线模块往往只做到 “能传数据”，而 TC-LINK-200 做到 “传可靠准确的数据”，这也是高端测试测量设备与普通物联网模块之间的核心差距。

        随着工业 4.0、预测性维护的持续推进，分布式无线传感网络应用还会持续扩张。两百年前塞贝克在实验室看到的微弱温差电动势，如今通过现代微电子与射频技术，变成遍布工业现场的感知触角，守护设备安全，支撑各类科学试验与工程测试。
