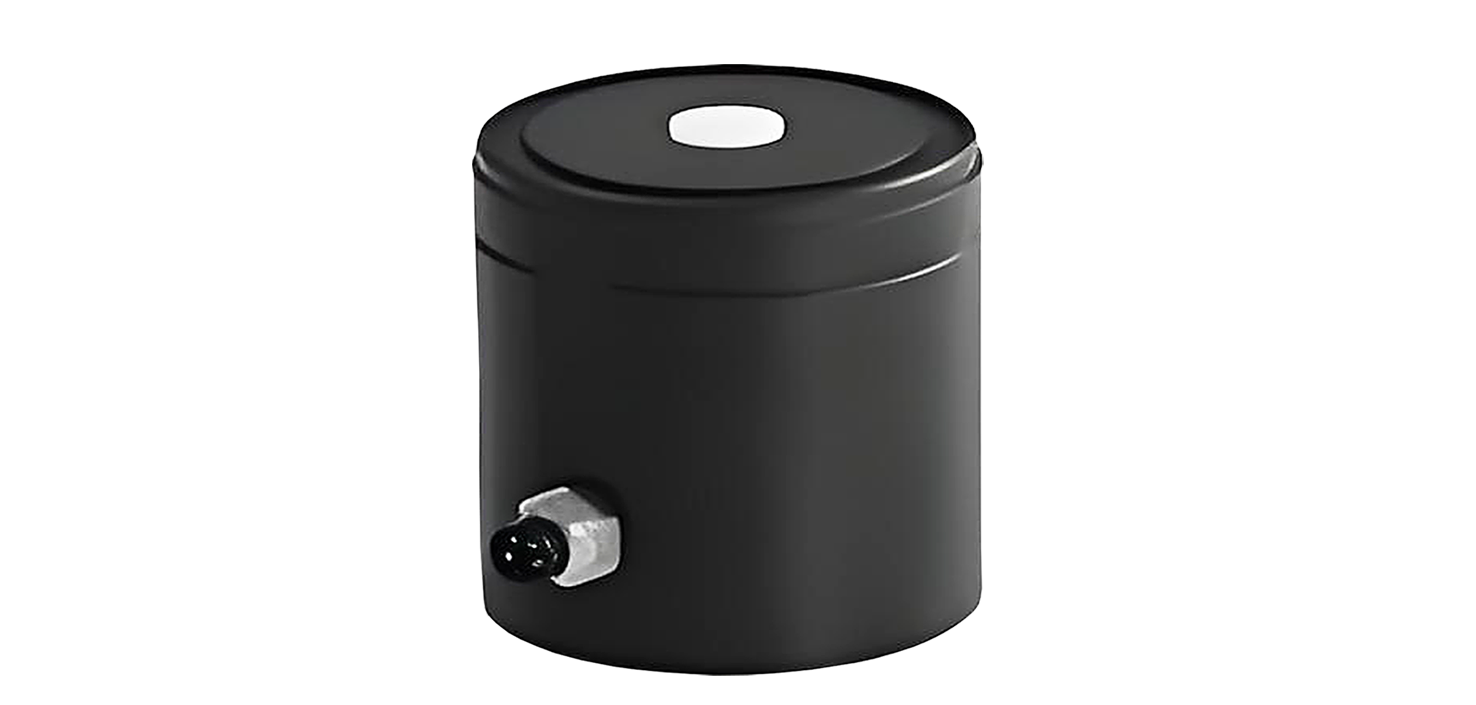

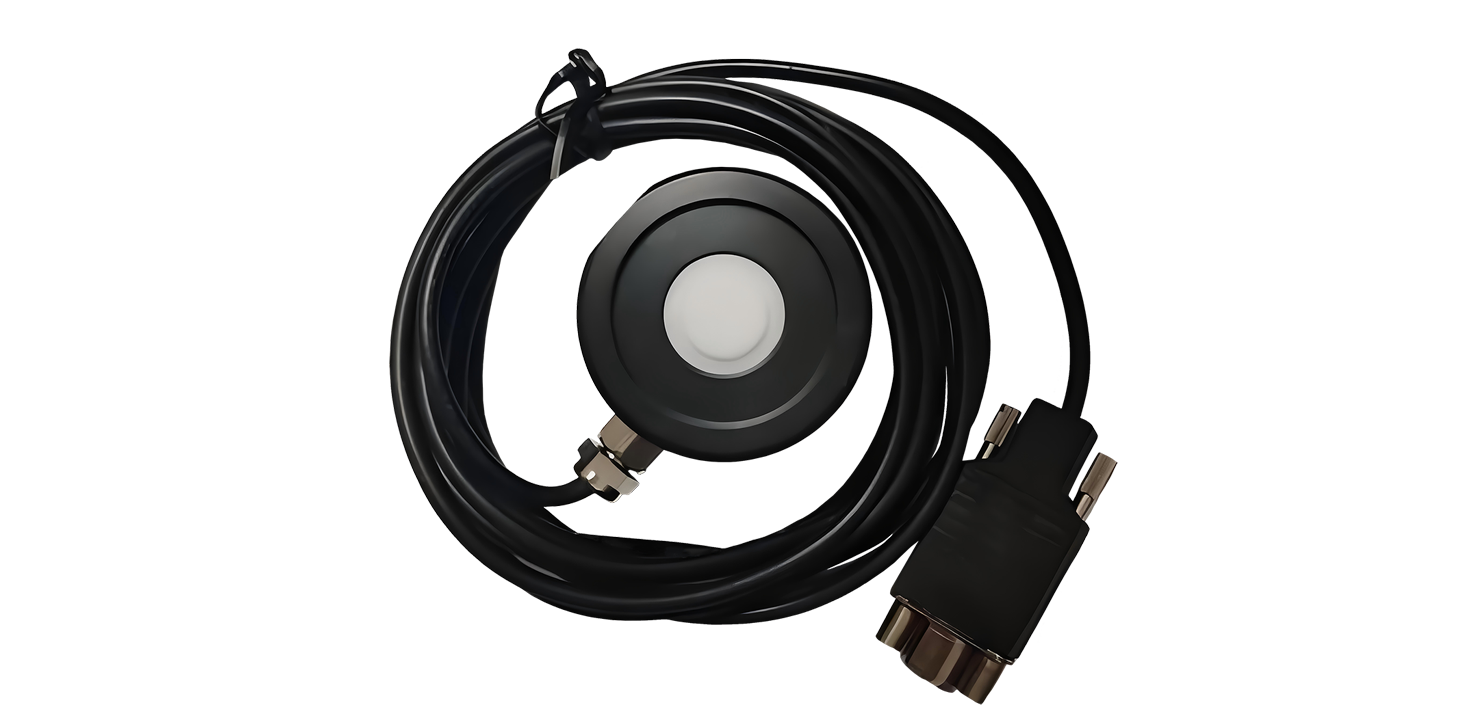

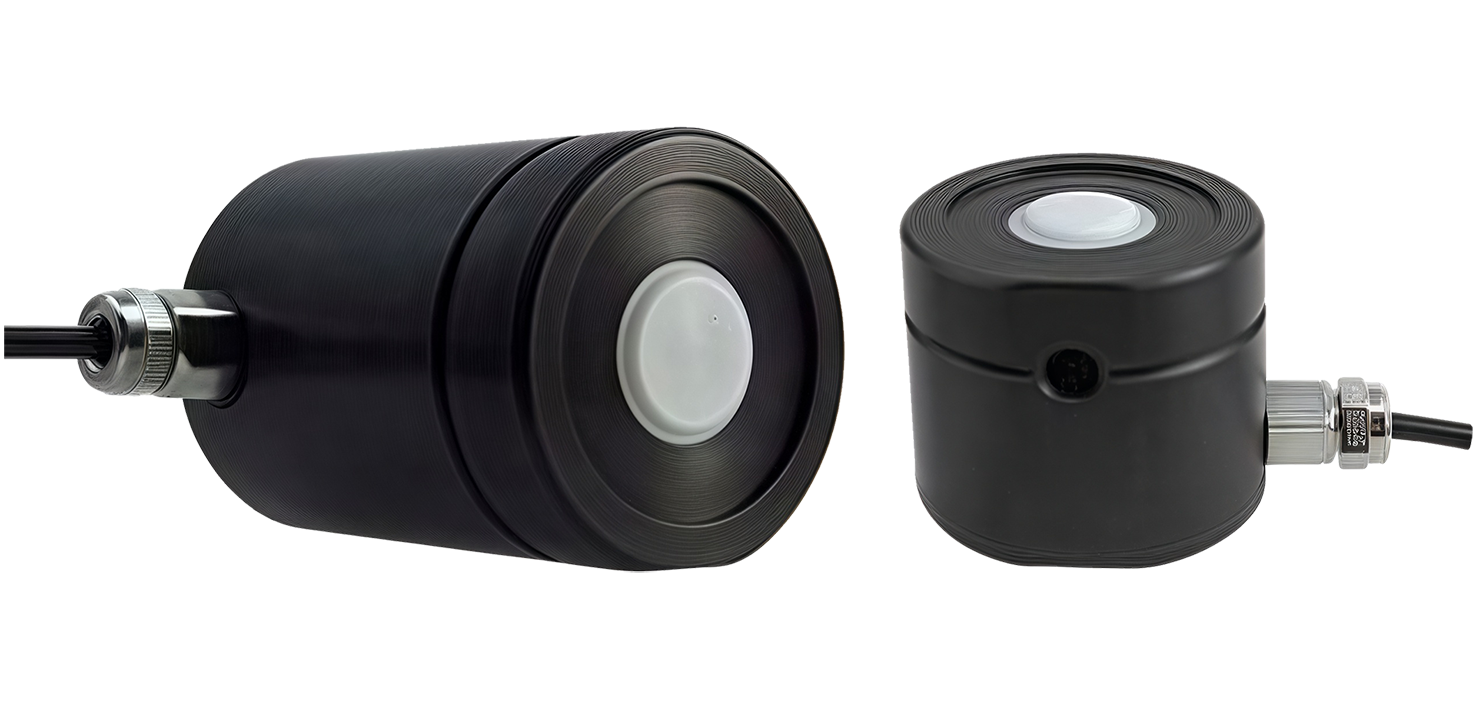

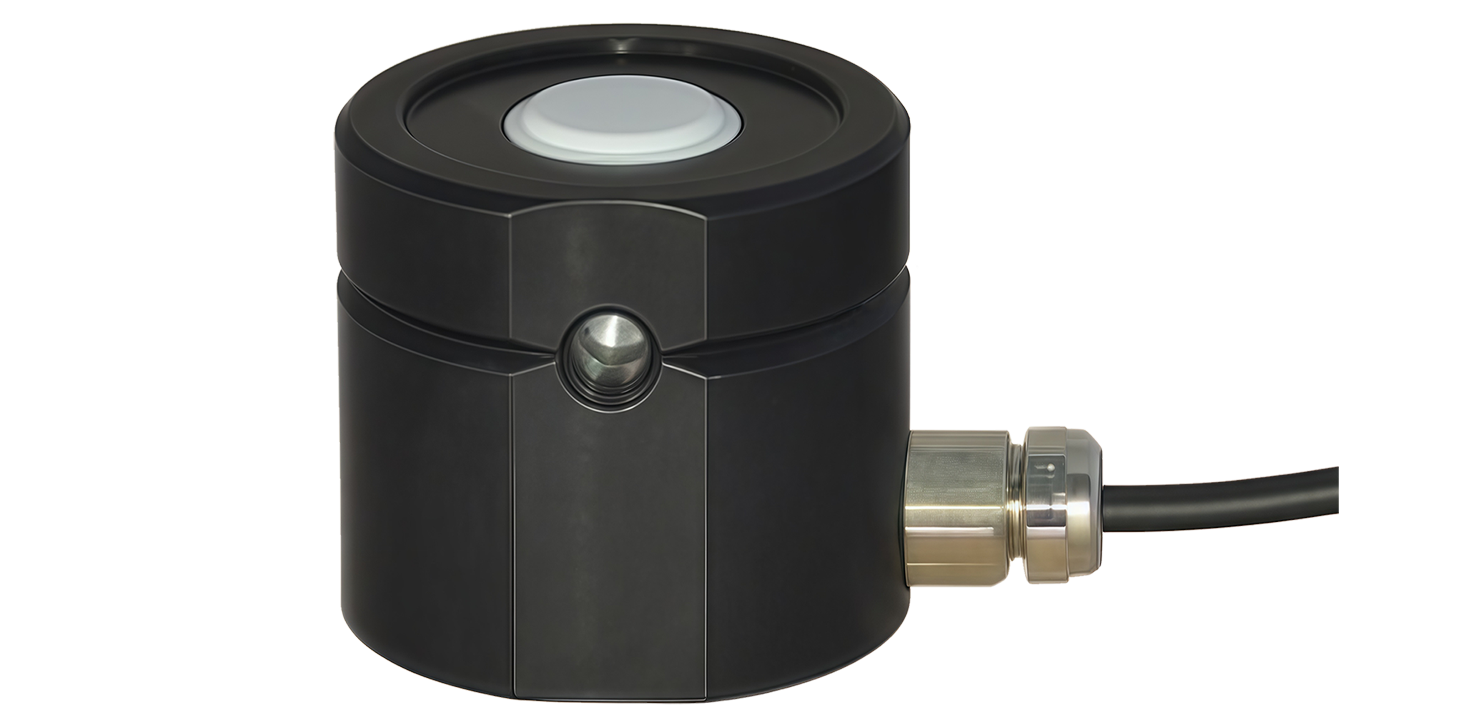

Gigahertz-Optik RW-3704 红外辐射探测头

光辐射探测器/检测头

德国 Gigahertz-Optik RW-3704红外辐射探头是一款用于测量 (800 - 1000) nm光辐照度（W/m²）的探测器头。具有RW-3704-1、RW-3704-2、RW-3704-4 及 RW-3704-5四个细分型号。RW-3704-4辐射探测器主要用于多色辐射定义光谱范围内的光谱宽带辐照度测量。光学滤波器用于调整裸光电二极管响应以达到所需的光谱带通。计算机辅助滤光片设计可在指定的光谱区域内产生最佳的宽带辐射响应。

立即咨询

获取报价

产品特点

用于多色辐射定义光谱范围内的光谱宽带辐照度测量。
探测器空间响应度的余弦FOV特性受到RW-3704探测器扩散器窗口的影响。
专为低辐照度应用提供尽可能高的辐照灵敏度而设计。
上限仅受检测器最大工作电流及其指定工作温度的限制。
扩散器周围的阴影环支持广角余弦响应。
光谱响应度从800 nm - 1000 nm (NIR)。

产品功能

具有RW-3704-1、RW-3704-2、RW-3704-4 及 RW-3704-5四个细分型号。
用于多色辐射定义光谱范围内的光谱宽带辐照度测量。
光学滤波器用于调整裸光电二极管响应以达到所需的光谱带通。
计算机辅助滤光片设计可在指定的光谱区域内产生最佳的宽带辐射响应。
专为高灵敏度需求设计，适用于低光照环境下的光强度检测。
可在指定光谱范围内实现最佳宽带响应，支持余弦视场特性的扩散窗口设计。
凭借其紧凑型设计和标准安装接口，可集成于光学仪器、工业检测设备或需要高精度辐射测量的科研场景。

产品优点

用于验光计和放大器

典型响应度40 nA/(W/m²)

余弦视场

光谱响应度从800 nm - 1000 nm (NIR)

最大信号电流1 mA

校准证书

产品参数

（1）规格参数
光谱响应度：	辐射 (800 - 1000) nm	典型响应度：	40 nA/(W/m²)
最大信号电流：	1 mA	输入光学器件：	11 mm Ø 扩散窗
输入光学器件：	Cosine F.O.V.	尺寸：	直径 37 毫米，高度 32 毫米
安装：	侧面M6螺纹孔	温度范围：	(5 - 40)°C
最小信号电流：	取决于验光计	上升时间：	100 ns
连接器：	同轴电缆 2 m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器

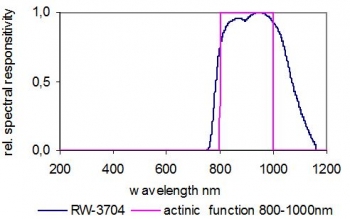

典型光谱响应度：

（2）测量范围
传感器：	min (0.1 pA NEI)	最大（200μA）	最大（1mA）	单位
RW-3704	2.50E-06	5.00E+03	2.50E+04	W/m²

3 ms

应用领域

Gigahertz-Optik RW-3704探测器专为低辐照度应用提供尽可能高的辐照灵敏度而设计，光电二极管的宽范围线性度与 Gigahertz-Optik 验光计的宽动态信号范围放大器相结合，使RW-37系列探测器也可用于高辐照度的应用。凭借其紧凑型设计和标准安装接口，可集成于光学仪器、工业检测设备或需要高精度辐射测量的科研场景。

光学测量与校准

低辐照度场景

工业与科研领域
