HTA-T200 无线扭矩测试仪

无线应变/扭矩传感器、无线数据采集系统

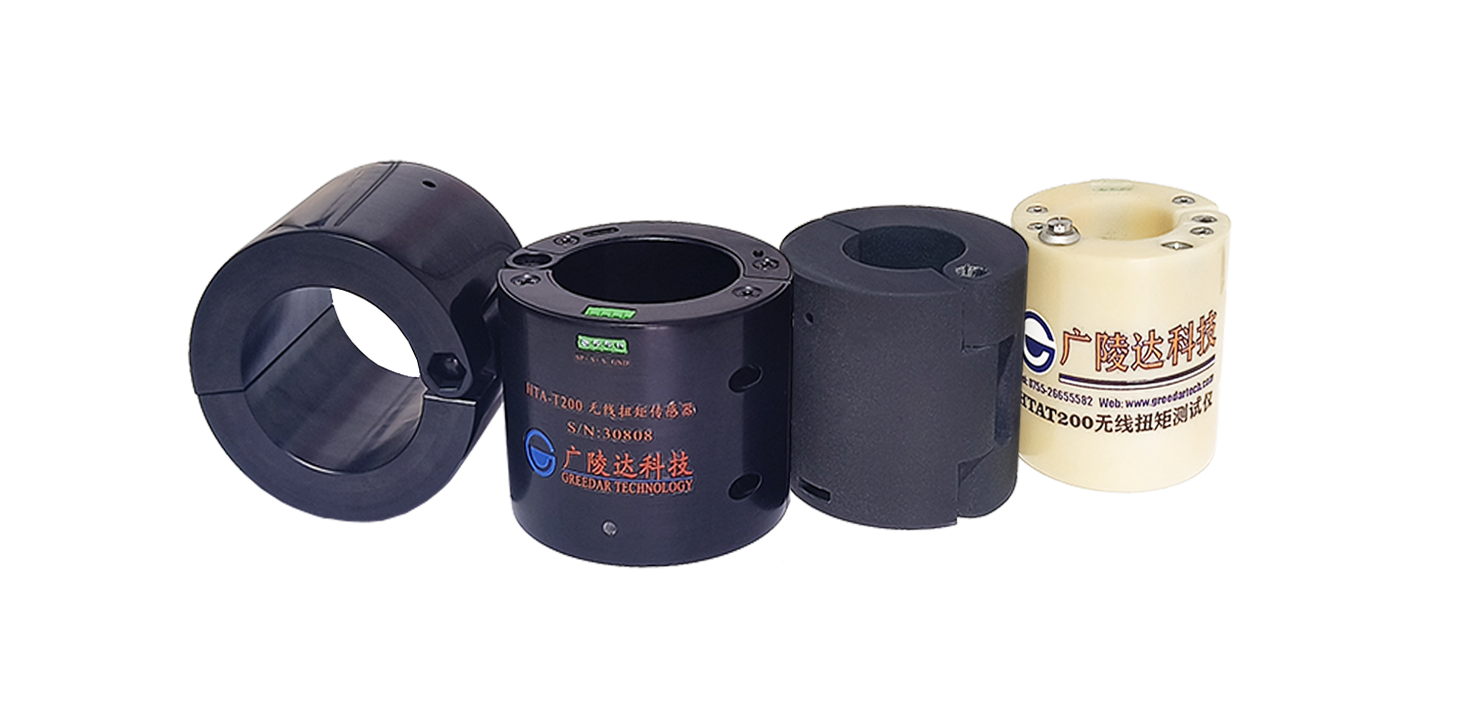

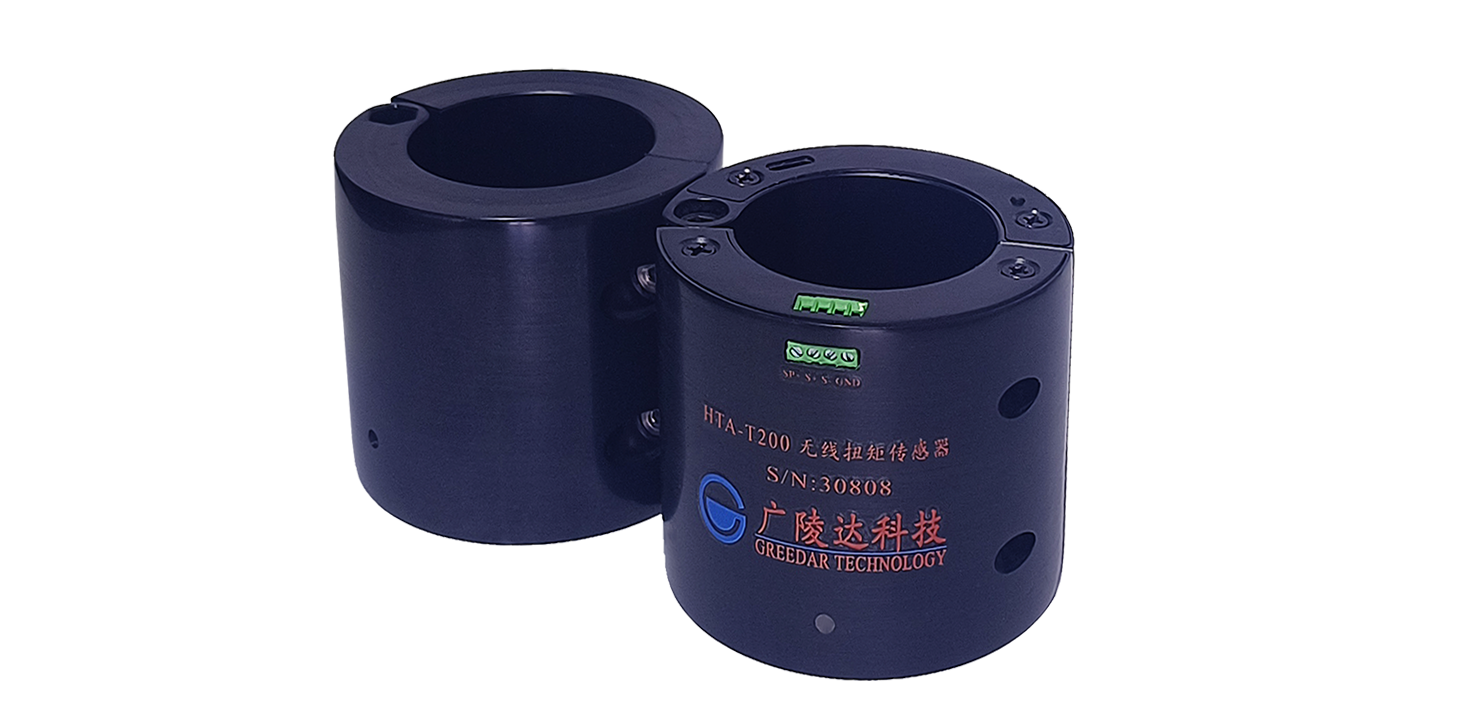

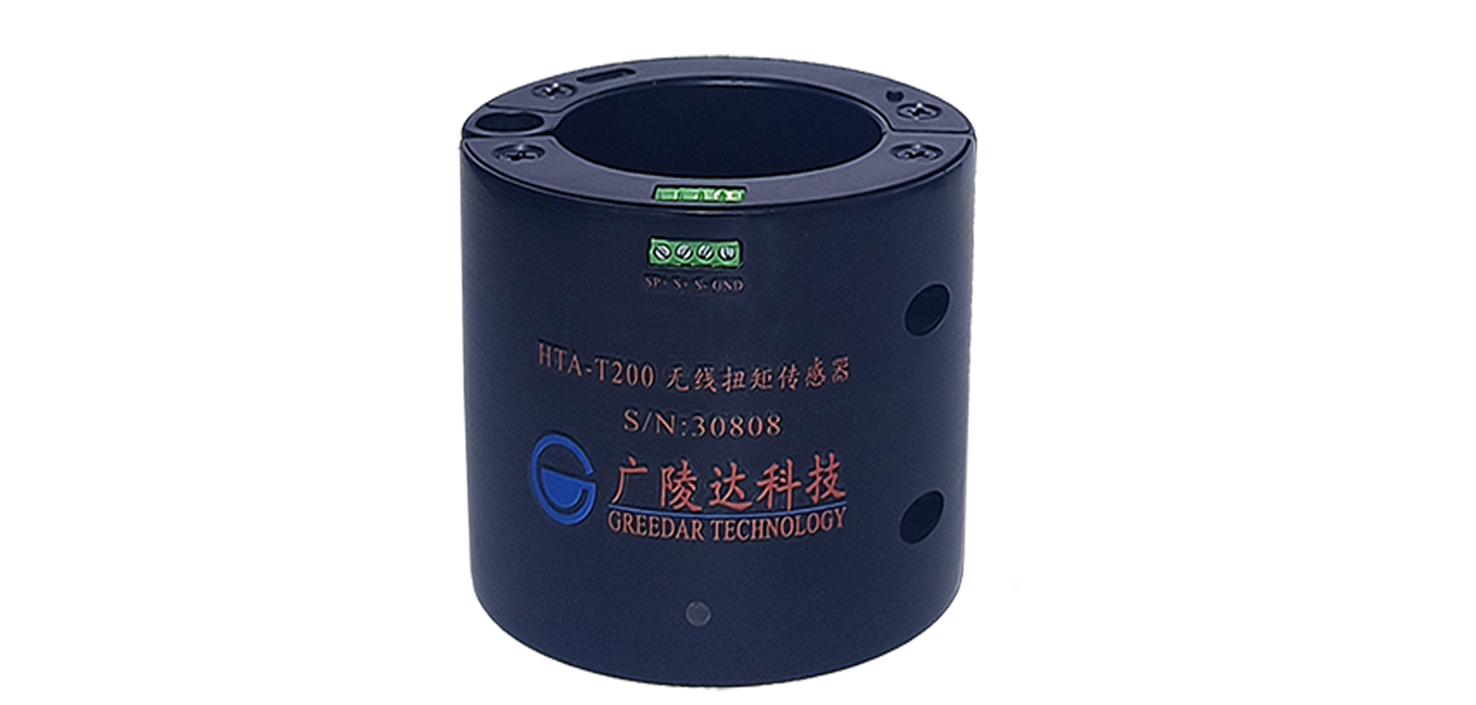

HTA-T200无线扭矩测试仪是一款单通道坚固耐用的无线扭矩/应变传感器节点，通过应用一个应变桥将标准驱动轴转变为无线扭矩传感器。该节点支持以高达 1 kHz 的采样率从 1 个差分输入通道采集高分辨率、低噪声数据。集成霍尔效应传感器可以报告转速和总脉冲，从而可以在扭矩应用中导出实时功率。

立即咨询

获取报价

产品特点

直径23-42MM的轴(标准)，可相据要求提供更多尺寸主制。
一个差分输入通道(标准)，用于全桥应变计集成(两个通道可选)。
非常适用于全温度补偿和弯曲消除的静态和动态扭矩测量。
替代的仪表配置可实现轴向和弯曲测量。
坚固的外壳设计用于远程、长期安装在圆柱形轴上。
可根据要求提供特定应用设计。

产品功能

无线传输距离达到50-100米。
高达512 Hz的采样。
噪声低至1μVpp。
高分辨率24位数据。
数据记录最多800万个数据点。
安装在现有的应变元件和轴上，无需机械修改。
可配置的外壳几何形状可适应任何轴尺寸。
无线数据传输允许安装在旋转组件上而无需滑环应用。

产品优点

无线传输距离达到50-100米

高达512 Hz的采样

噪声低至1μVpp

高分辨率24位数据

数据记录达800万个数据点

环境评级 IP66

产品参数

（1）基本介绍
输入通道：	扭矩：1通道	数据存储容量：	16 M字节（最多8,000,000个数据点）
输入通道：	转速( RPM)：1通道（选项）	数据存储容量：	16 M字节（最多8,000,000个数据点）

（2）模拟输入通道
ADC分辨率：	24位	激励电压：	2.5 V
测量增益：	1至128

（3）采样
采样模式：	同步	采样率：	最高512 Hz
采样率稳定性：	±5 ppm

（4）电气规格
无线通信范围：	50 至100米	射频（RF）收发器载波：	免许可证2.405至2.480 GHz，16通道
射频通信协议：	IEEE 802.15.4	供电电压：	高性能可再充锂电池，连续工作时间超过10个小时
工作温度：	-40°C to +60°C	加速度限制：	500g

（5）物理规格
外形尺寸：	见下表	环境评级：	IP 66
外壳材料：	热塑性塑料

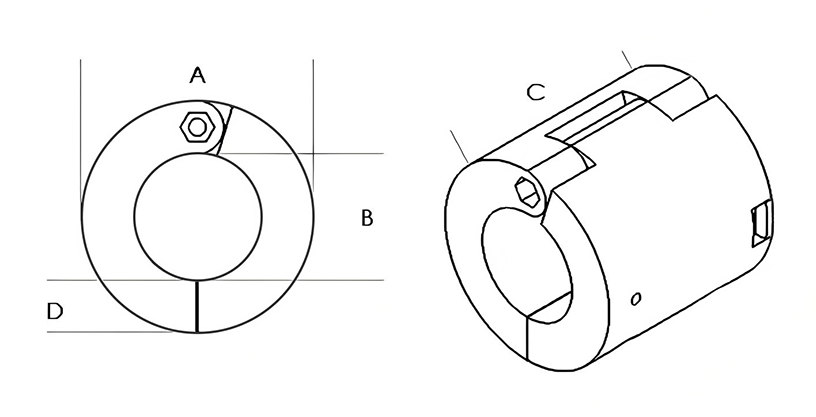

（6）尺寸规格（其他尺寸可以定制）
适用的轴径	A(mm)	B(mm)	C(mm)	D(mm)	单重(g)
23mm-30mm	55	30	55	12.5	大约 110 g
30mm-43mm	68	43	55	12.5	大约 215 g
以上尺寸规格仅供参考，可根据客户设备转动轴轴径大小设计定制。

应用领域

HTA-T200无线扭矩传感器消除了有线传感器系统的布线时间和复杂性线路的维护工作。可以快速部署并提供可靠，无丢失的无线测量数据。事实证明，HTA-T200无线扭矩传感器适用于要求数据采集至关重要的苛刻行业。

基于状态的监测

旋转部件，飞机，结构和车辆的健康监测

静态和动态扭矩测量
