      滤波器概述

      G-Link-200 和 G-Link-200-OEM 无线加速度传感器提供两级滤波器，用于限制带宽并保持出色的噪声性能。第一级是模拟、固定频率、抗混叠滤波器，在 800 Hz 时有 3 dB 衰减，在 1500 Hz 时有 6.18 dB 衰减。

      第二级是用户可调的数字抽取滤波器。去噪滤波器的截止频率可设置在 26 Hz 到 800 Hz 之间。为尽量减少混叠，建议用户将低通滤波器的频率设置为采样率的 1/4或更低。

      结合使用，滤波器可实现平坦的通带和大约 40 dB/decade 的衰减。此外，无线加速度计还提供可启用或禁用的数字高通滤波器（HPF）。下面是 G-Link-200 无线加速度传感器的框图和每个滤波器设置的 Bode 图。

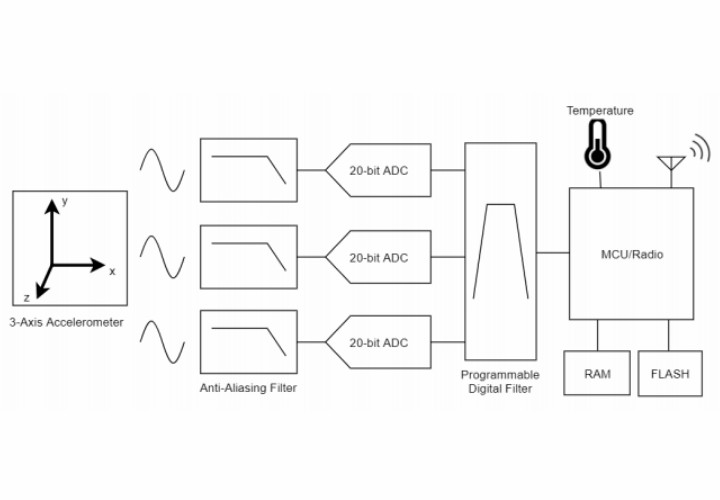

G-Link-200 电路框图

      频率响应

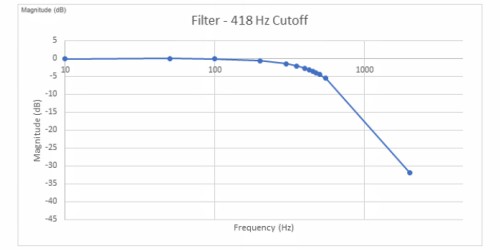

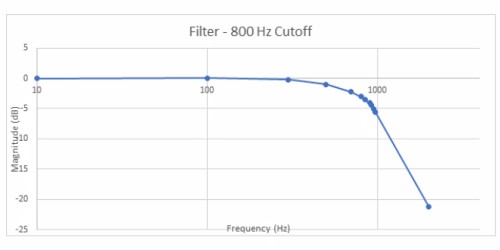

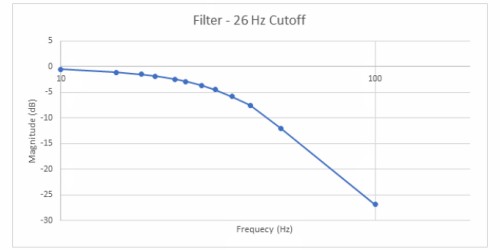

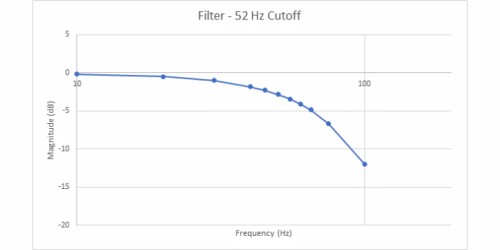

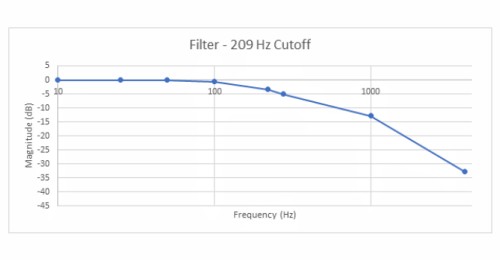

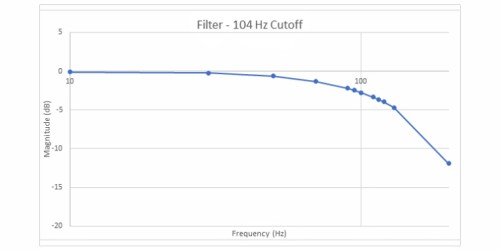

      下面的图片是 Bode 图，显示 G-Link-200 无线加速度传感器使用各种低通滤波器设置时的频率响应。这些图是通过收集安装在振动台上的 G-Link-200 节点的数据绘制的。振动台会产生振幅约为 18 毫克的 60 赫兹噪音。

频率响应

      群组延迟

      群集延迟是低通滤波器传递的信号幅度的时间延迟。与低通滤波器配置相对应的群延迟值见下表。

      高通滤波器

      G-Link-200 无线加速度传感器包含一个可选的高通滤波器，默认为禁用。对于大多数振动监测应用，特别是使用衍生通道、有效值、速度或波峰因数的应用，应启用高通滤波器。

      启用后，高通滤波器的角频率由低通滤波器设置决定。使用下表确定 HPF 截止频率。
