Gigahertz-Optik Cure-Met 平面 UV 固化盘辐射计

德国 Gigahertz-Optik Cure-Met 用于传送带 UV 固化测量的平面 UV 固化盘辐射计。

一、Cure-Met 平面 UV 固化盘辐射计的特点

温度系数修正。
低轮廓-盘形设计。
利用其内部数据存储器针对精确的 UV 固化测量和分析进行了优化。
坚固的设计，适用于紫外线固化应用中常见的强烈紫外线辐射下的高温环境。
为不同的 UV LED 和蓝色 LED 波长存储可选择的校准条目，以降低测量不确定性。
余弦校正视场。

二、Cure-Met 平面 UV 固化盘辐射计介绍

1、传送带式紫外线辐射计

UV 固化是用高能 UV LED、传统 UV 弧光或蓝光光源照射应用于基材的光固化化学品的过程。这种能量加速聚合（交联），从而加速硬化或干燥（固化）过程。必须控制和监测辐照能量，因为剂量太低不会固化产品，而剂量太高可能会损坏表面层。

在该行业中，通常采用传送带系统，使产品以设定的速度行进通过紫外线固化站。确定传送带速度以确保输送所需的紫外线剂量。该系统的一个缺点是，由于 LED、UV 或蓝色光源沿传送带的间距而产生辐照强度分布。

薄型紫外线辐射计可以沿着生产线在紫外线固化站下方或通过紫外线固化站移动，是一种重要的质量控制工具。它们提供紫外线固化辐照度和剂量的实时测量，确保产品反复完全固化。 UV 盘式仪表的一项关键设计要素是其能够承受高温和强烈的紫外线辐射，同时在重新校准之间保持稳定性。

欲了解更多信息，请参阅我们的应用页面，了解准确的紫外线固化和蓝光固化测量。

2、用于传送带系统的 Cure-Met 紫外线固化仪

Cure-Met 紫外线辐射计设计用于处理紫外线固化过程中常见的高温和强紫外线或蓝光水平。

它甚至可以监控其内部温度（也会显示出来），并纠正其读数以补偿任何温度系数差异。竞争产品中没有的关键功能。

通过其内部数据记录器和图形显示模式可以进行辐照度分析。

可以设置参考测量值，从而显示后续测试测量值和参考值之间的百分比差异。

所有测量数据均可通过设备 USB 端口和随附的用户软件导出至 PC。连接到 USB 端口时，Cure-Met 也会充电。

为了对 LED 光源或其他 UV 和蓝光光源进行精确的 UV 固化测量，关键 LED 波长的校准条目存储在仪器中，供用户选择，以获得尽可能低的测量不确定度。有两个版本可供选择： • Cure-Met-LED用于基于 LED 的固化 330 nm 至 480 nm；

• Cure-Met-LED-V01用于基于 LED 的固化 350 nm 至 460 nm；

• Cure-Met-UVA用于基于放电灯的固化 328 nm 至 382 nm。

紫外线固化仪视场根据精确辐照度和剂量辐射测量的要求进行余弦校正。

对于紫外光谱辐照度测量，紫外光谱辐射计 BTS256-UV可提供受测任何类型紫外或蓝色光源的辐照度与波长数据。

3、紫外线固化仪校准

所有适用的 Gigahertz-Optik 仪器均按照 ISO 17025 指南和要求进行校准和认证，符合国际可追溯标准。 Gigahertz-Optik 光辐射校准实验室已获得 DIN EN ISO/IEC 17025 认证（DaKK 注册号：DK-15047-01-00）。

Cure-Met 紫外线固化辐射计根据固化过程中使用的关键LED 波长进行校准。最终用户只需选择感兴趣的 LED 波长即可获得最佳测量精度。

紫外线固化盘辐射计，适用于高温和高强度传送带应用，采用平盘形状，具有余弦校正视场

三、Cure-Met 平面 UV 固化盘辐射计的技术规格

（1）常规
简短的介绍：	用于高功率 LED 灯或 UVA 源的 UV 固化盘辐射计。适用于传送带应用。	典型应用：	UV-A 和蓝光辐射固化、传送带应用等 LED 发射器的监控和调节。
主要特点：	UV LED 和 UVA 光源版本具有优化的校准策略。内部存储器和电池用于时间分辨记录，例如在传送带应用中。余弦校正视场、扁平圆盘设计。适用于 UV 固化应用中的高温和高强度。
测量范围：	1 mW/cm² to 10 W/cm²。不同的 LED 波长和 UVA 光源
校准：	Cure-Met-LED：特定 LED 峰值波长（365 nm、375 nm、385 nm、395 nm、405 nm、430 nm、460 nm）的辐照度校准 (W/cm²)。
	Cure-Met-LED-V01：特定 LED 峰值波长的辐照度校准 (W/cm²)。
	Cure-Met-UVA：UVA 范围 328 nm 至 382 nm 的辐照度校准 (W/cm²)。
	工厂校准。可追溯至国际校准标准。根据要求进行 ISO 17025 校准。

（2）产品

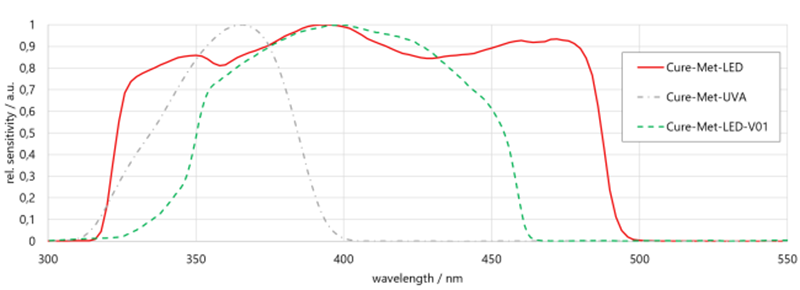

光谱响应度：	(328 至 382) nm (UVA 型号)
	(330 至 480) nm (LED 型号)
	(350 至 460) nm (LED-V01 型号)

模数转换器：	16位	外壳：	直径：117.6 毫米，高度：12.7毫米
f2（方向响应/余弦误差）：	<10%	数据记录仪：	25 Hz 或 2500 Hz 时可提供 32000 个数据点

（3）其它
显示：	带背光的图形 LCD，128 像素 x 64 像素	温度范围：	（-10 至 60）℃
电源：	USB 接口（Mini-B）：5 VDC，500 mA	电池运行时间：	10小时（背光打开，无操作） 6小时（背光打开，完全操作）
电源：	通过 USB 接口充电的锂聚合物电池	电池运行时间：	注意：测量过程中背光会自动关闭，以延长电池寿命。

（4）图表

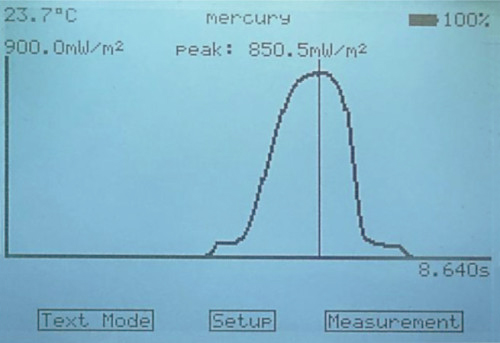

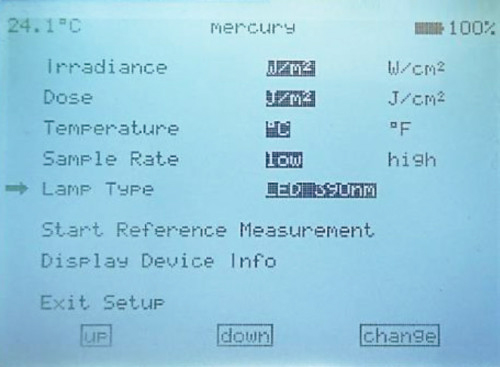

用于时间分辨测量的内部记录器		直观显示设置和选择待测光源（例如不同LED波长的校准系数）、单位、参考值等

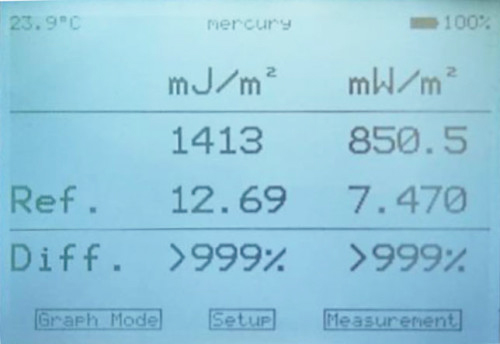

根据显示的偏差执行参考测量和质量检查

四、Cure-Met 平面 UV 固化盘辐射计产品图

产品图

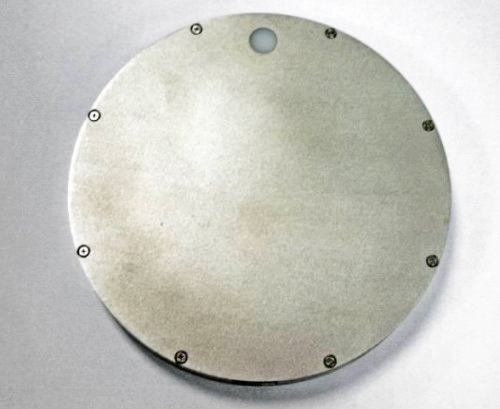

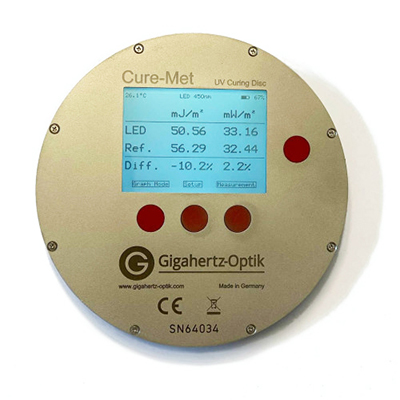

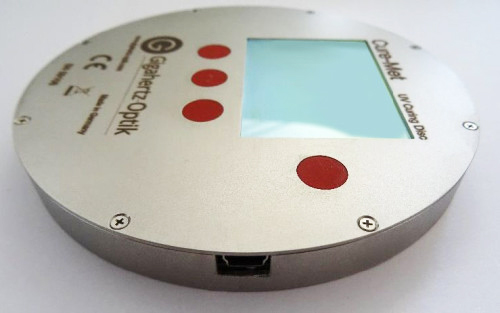

Cure-Met 平面 UV 固化盘辐射计	USB 端口用于软件操作和内部电池充电

具有特定评估的多种测量模式

五、更多与Cure-Met 平面 UV 固化盘辐射计类似的产品

X1-RCH-116 LED UV Curing Meter：UV 固化辐射计，用于 UV 固化过程中的高强度 LED（UV-A 和蓝光）照射。
X1-RCH-108 UV Curing Meter：用于紫外线固化过程中中压灯的紫外线固化辐射计。
BTS256-UV：手持式便携式紫外光谱辐射计，具有创新的杂散光校正功能，可在紫外固化等应用中实现精确的辐照度和剂量测量。
