一、UV-3726 紫外线检测器头的特点

• UV LED (260 - 290) nm 和汞灯 (254 nm) 校准系数。

• 余弦视场。

• 校准证书。


二、UV-3726 紫外线检测器头介绍

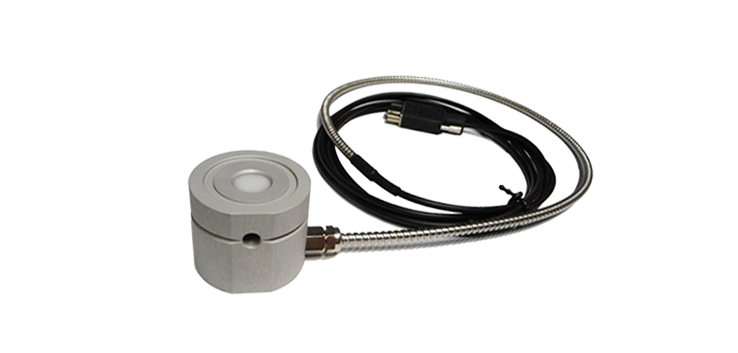

      1、UV-3726 用于 UV-C LED 和低压汞灯的辐照度检测器

      UV-3726 型号提供 UV-37 系列检测器的所有特性和功能。它们专为紫外光谱区域的辐射测量任务而设计，并已在工业和科学用途中得到了多年的验证。

      UV-3726 检测器包含一个仅在短波光谱范围内敏感的光电二极管。与附加光学滤波相结合，仅测量指定光谱灵敏度范围内的辐射。这种组合可以实现 UV-C LED 和低压汞灯的辐射测量。常见 UV LED 波长和低压汞灯的可选校准系数可提高测量精度。

      为了测量辐照度，探测器的入口光学器件是具有余弦视场的漫射器，必须将其放置在所需的测量平面中。扩散器、光学校正滤光片和光电二极管均通过紫外线辐射进行预老化，以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时，UV-3726 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分，任何变化都会被记录和纠正。

      UV-3726 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1-1-V02 仪表时，它提供至少高达 1000 mW / cm² 的线性测量范围，分辨率为 0.002 µW / cm²。

      2、校准

      以绝对单位进行可靠测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。自 1993 年以来，Gigahertz-Optik 测量实验室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国认证机构）认可为校准实验室，用于测量光谱响应度和光谱辐照度。自此，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准提供了最高水平的可追溯性，多年来已被全世界接受。

      根据各个工业部门的要求，部分测量实验室被DAkkS认可为DIN EN ISO / IEC 17025测试实验室。

      UV-3726 检测器的光谱响应度经过校准。执行测量时，可以在 X1-1-V02 测量仪上选择 UV-LED 或汞灯的标称波长，以获得最高精度。该仪表提供多种校准选项：

         • 用于测量260 nm 至 290 nm 光谱范围内任何 UV LED 的平均校准系数。

         • 用于测量低压汞灯（254nm）的特定校准系数。

         • 十一个与波长相关的校准因子以 5 nm 增量给出，从 250 nm 到 300 nm，用于测量已知标称波长的 UV LED。

三、UV-3726 紫外线检测器头的技术规格

（3）图表

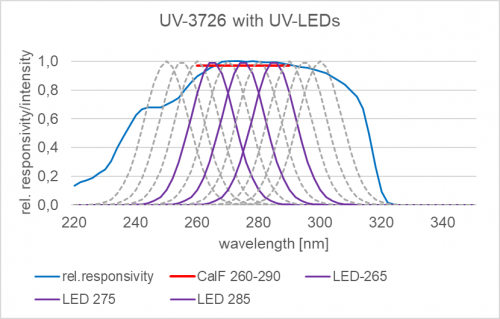

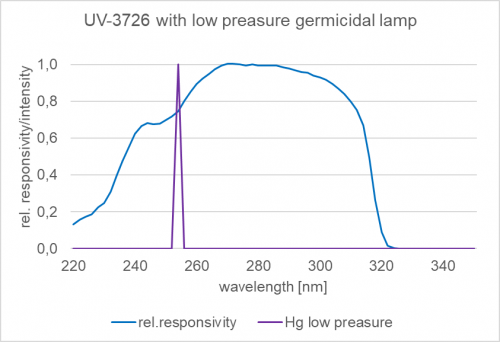

UV-3726 检测器的典型光谱灵敏度与 265、275 和 285 nm 处的典型杀菌 UV LED 一起显示		UV-3726 检测器与低压汞杀菌灯在 254 nm 处的典型光谱灵敏度

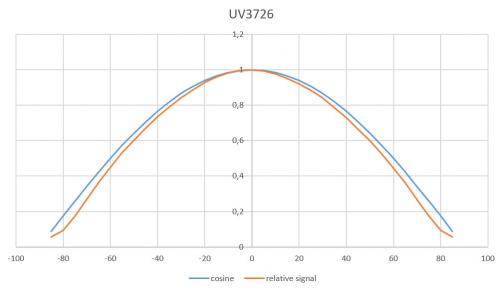

UV-3726 检测器具有良好余弦校正的典型视场

四、可与UV-3726 紫外线检测器头配置的仪器设备

• P-9710：用于测量 CW、单脉冲和调制辐射的高端验光仪。

• X1：四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。

• X1-RM：3HE 外壳中的验光计可用于 19” 机架。

• X1-PCBCL：验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。

• P-2000：二通道验光仪。

• P-9801：8 通道高级电流放大器/验光计。

• P-9802：实验室用电流放大器（验光计），最多可配备 24 个测量头。

• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。


五、更多与UV-3726 紫外线检测器头类似的产品

• UV-3718：用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。

• X1-UV-3726：适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计。

• UV-3727：杀菌灯紫外线检测器。
