Gigahertz-Optik RCH-016 用于测量UV固化LED辐照度的检测器

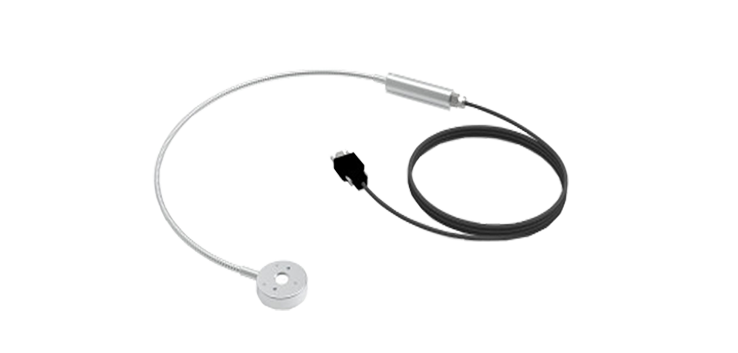

德国 Gigahertz-Optik RCH-016 是一款用于测量 UV 固化 LED 辐照度的 UV 探测器/检测头。它具有 RCH-016-1、RCH-016-4 及 RCH-016-5 三个细分型号。

一、RCH-016 辐照度检测器的特点

具有灵活光纤耦合的独立光积分器和检测器。
UV LED 优化响应度（360 nm 至 450 nm）。
余弦校正宽视角（低 f 2）。
用于验光仪、放大器、显示仪。
包括校准证书。

二、RCH-016 辐照度检测器介绍

在需要深度固化粘合剂和清漆的 UV 固化应用中，UV-A 和蓝色（可见）光谱范围内的辐射用于激发光引发剂。对于使用 LED 技术进行物体照射的应用，紫外线辐射计的设计和校准必须确保在 LED 光谱发射范围内正确测量辐照度。请参阅我们有关一般 UV 固化测量的应用说明以及有关 UV 固化仪的产品概述。

1、RCH-016辐照度检测仪

RCH-016 紫外线检测器专为使用 UV-A LED 进行紫外线辐射固化而开发。它提供了RCH 高温稳定和扁平设计系列的所有特性和功能。其光谱响应度覆盖 360 至 450 nm 的波长范围，因此可用于粘合剂和清漆的深度固化。

2、校准

该探测器针对 6 个典型 UV LED 波长的光谱辐照度响应度进行了校准，并提供了符合Gigahertz-Optik 光辐射测量测量实验室高标准的工厂校准证书。如有必要，可以选择为带有相关测量设备的探测器创建根据 DIN EN ISO / IEC 17025 认可的测试证书。

三、RCH-016 辐照度检测器的技术规格

（1）基础规格
简短的介绍：	用于使用 UV LED 测量 UV 固化中辐照度的 UV 检测器	典型应用：	使用中压灯进行 UV 辐射固化
测量范围：	光谱响应度 360 nm 至 450 nm
测量范围：	使用测量设备 X1-1 的线性测量范围为 0.1 mW / cm² 至 40,000 mW / cm²
主要特点：	紫外线辐射固化中高紫外线辐射水平检测器。手柄与探测器辐射传感器之间安全距离大。适用于所有千兆赫光学测量设备。
校准：	对 6 个典型 UV HLED 波长的光谱辐照度响应度进行校准，单位为 A/(W/cm²)。 Gigahertz-Optik 测量实验室的工厂校准证书。可选的 DIN EN ISO / IEC 17025 认可测试证书。

（2）产品
输入光学器件：	9 毫米，扩散器	最大辐照度：	40 W/cm²
最大信号电流：	100 µA	尺寸：	测量头：高度8 毫米 / 直径37 毫米
最大信号电流：	100 µA	尺寸：	探测器元件：长度65 毫米/直径15 毫米

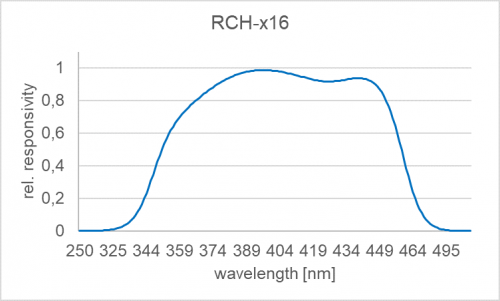

光谱响应度：

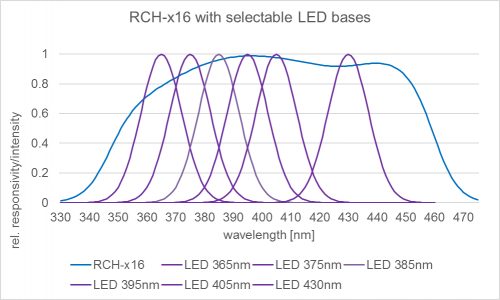

RCH-016 检测器的相对光谱灵敏度以及典型的 UV LED 发射光谱

（3）其它
温度范围：	高达 + 100 °C（短时间）	电缆长度：	50厘米
连接器：	-1、-2 或 -4	湿度：	<80%，非冷凝
信息：	如果需要测量与校准不同的光源（光谱分布），则应应用光谱失配校正因子，以实现较低的测量不确定度。在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，需要予以考虑。在较高温度下，可能需要对检测器信号进行温度校正，以实现较低的测量不确定度。

（3）其它

温度范围：

高达 + 100 °C（短时间）

电缆长度：

50厘米

连接器：

-1、-2 或 -4

湿度：

<80%，非冷凝

信息：

如果需要测量与校准不同的光源（光谱分布），则应应用光谱失配校正因子，以实现较低的测量不确定度。

在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，需要予以考虑。

在较高温度下，可能需要对检测器信号进行温度校正，以实现较低的测量不确定度。

四、可与RCH-016 辐照度检测器配置的仪器设备

X1：四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、更多与RCH-016 辐照度检测器类似的产品

RCH-xxx Series：用于测量紫外线固化辐照度的紫外线检测器。
