一、ISD-30 激光功率测量积分球检测器的特点

• 球体直径 300 毫米。

• 101.6 毫米端口直径。

• BaSO 4涂层。

• 400 nm - 1100 nm 响应度。

• 用于验光计和信号放大器。


二、ISD-30 激光功率测量积分球检测器介绍

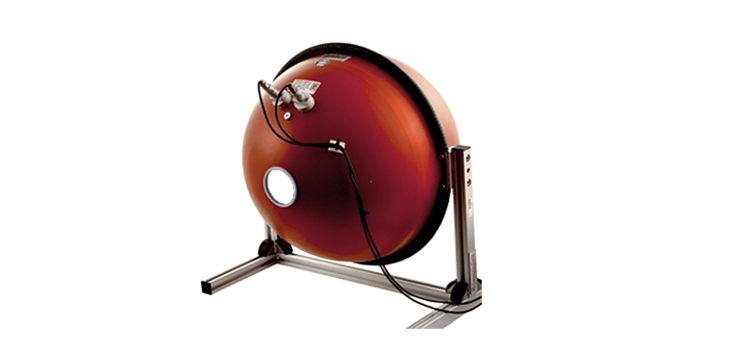

直径为 300 mm 的 ISD-30 积分球探测器，配置用于测量发散角高达 64°、峰值功率高达 100 W 的激光和激光二极管。

      1、100 毫米直径测量端口

      ISD-30 积分球探测器具有 300 毫米直径的积分球，具有 100 毫米直径的大测量端口，使其适合与较大直径的激光束（如激光测距仪）一起使用。球体涂有硫酸钡 (ODP97)。

      如果需要，可以使用端口变径器将测量端口减小到更小的直径。

      2、宽光谱响应度

      ISD-30 积分球检测器配备有Si二极管或InGaAs二极管。 Si 二极管的波长范围为 400 nm 至 1100 nm，InGaAs 的波长范围为 800 nm 至 1800 nm。如果需要总响应度范围，ISD-30 也可与两个探测器一起使用。

      3、带扩散窗的 ISD-30 探测器

      安装在 ISD-30 探测器前面的漫射窗使探测器能够对几乎整个积分球表面的反射辐射进行积分，从而最大限度地减少由第一束反射引起的热点。

      4、探测器处于“阴影位置”

      ISD-30 检测器放置在靠近测量端口的位置，可在球体内获得较大的接收角，而无需直接照射检测器。这样就无需使用挡板。

      5、光纤连接器和辅助端口

      除了检测器端口和测量端口外，ISD-30 还配备了两个附加端口：

         • SMA 连接器，用于将光谱辐射计的光纤连接到球体。

         • 辅助端口，例如用于替代校正。

三、ISD-30 激光功率测量积分球检测器的技术规格

（4）相关图表

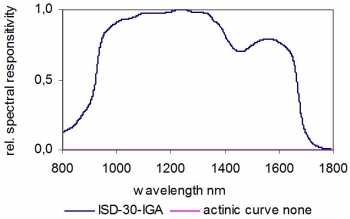

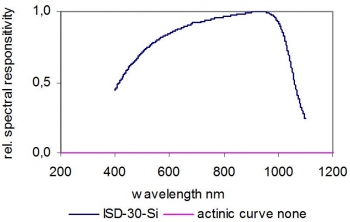

ISD-30-Si 典型光谱响应度		ISD-30-IGA 典型光谱响应度
‍

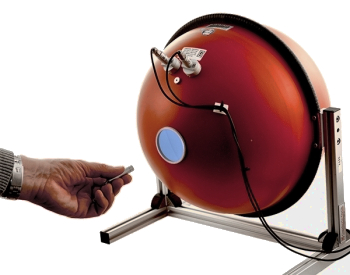

ISD-30 激光功率测量积分球检测器

四、可与ISD-30 激光功率测量积分球检测器配置的仪器

• P-9710：用于测量 CW、单脉冲和调制辐射的高端验光仪。

• P-2000：二通道验光仪。

• P-9801：8 通道高级电流放大器/验光计。

• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。

五、更多与ISD-30 激光功率测量积分球检测器类似的产品

• ISD-15：UM 系列模块化结构积分球的预配置空心球。特点：2π 源的探测器应用， 1.5 英寸/38.1 毫米直径测量端口。 6 英寸/150 毫米直径球体。 97%硫酸钡涂层。

• ISD-21：UM 系列模块化结构积分球的预配置空心球。特点：2π 源的探测器应用， 2.5 英寸/63.5 毫米直径测量端口。 8.5 英寸/215 毫米直径球体。 97%硫酸钡涂层。
