堡盟 Baumer OM20-P0120.HH.YIN 是一款性能激光测距传感器/距离传感器，货号：11231078。
• 自动调整曝光时间，以便对变化的材料进行精确测量；
• 对环境光有很高的免疫力，无论在什么环境条件下都能进行可靠的测量；
• 精确测量的点光束形状；
• 可调节的滤波器，可获得特别稳定的测量结果。
| （1）基本参数 | |||
| 类型： | 距离测量 | 测量距离 Sd： | 16 … 120 mm |
| 测量范围 Mr： | 104 mm | 调节： | 自学习：按钮 / IO-Link |
| 上电指示灯： | 绿色LED | 输出指示灯： | 黄色LED |
| 重复精度： | 1 … 13 µm | 线性误差： | ± 0,1 % MR ，16…70 mm |
| 光束类型： | 点激光 | ± 0,16 % MR ，16…120 mm | |
| 温漂： | < 0.04% Sde/K | ||
| （2）光源 | |||
| 光源： | 脉冲红色激光二极管 | 波长： | 660 nm |
| 激光等级： | 1 | 最大脉冲功率： | 2 mW |
| 脉冲持续时间： | 0,001 ... 0,5 ms | 脉冲周期： | 0,2 ... 3,4 ms |
| （3）电气参数 | |||
| Response delay： | 0,4 ms | 测量频率： | 5000 Hz |
| 电源电压范围 +Vs： | 12 … 28 VDC | 最大电流消耗（无负载）： | 50 mA |
| 输出电路： | 模拟量和数字量 | 输出信号： | 4…20 mA / 2…10 mA |
| 输出电流： | 100 mA | 负载电阻： | < (+Vs - 9 V) / 0.02 A |
| 短路保护： | 是 | 反极性保护： | 是，Vs到GND |
| （4）通信接口 | |||
| 接口： | IO-Link V1.1 | 过程数据结构： | 智能传感器配置 - DMS PDI48.INT32_INT8 |
| IO-Link端口类型： | A级 | 位0 = SSC1 (距离) | |
| 波特率： | 230.4 kBaud (COM3) | 位2 = 质量 | |
| 周期时间： | ≥ 1 ms | 位3 = 报警 | |
| 过程数据长度： | 48 位 | 位8-15 = 比例因子 | |
| 位16-47 = 32位测量值 | |||
| （5）机械参数 | |||
| 宽度 / 直径： | 13 mm | 高度 / 长度： | 37 mm |
| 深度： | 34,5 mm | 类型： | 矩形，正视型 |
| 外壳材质： | 压铸锌 | 前端光学元件： | 玻璃 |
| 连接方式： | M8 接头，4针 | 重量 | 41 g |
| （6）环境条件 | |||
| 抗环境光干扰能力： | < 100 kLux | 防护等级： | IP 67 |
| 工作温度： | -10 … +50 °C | 储存温度： | -20 … +60 °C |
| 正弦振动： | IEC 60068-2-6:2008 | 半正弦振动： | IEC 60068-2-27:2009 |
| 1 mm p-p (10 - 55 Hz)，单轴5分钟 | 30 g / 11 ms，单轴单方向6次冲击 | ||
| 单轴30分钟 (55 Hz) | |||
| 产品图纸 | |
 |  |

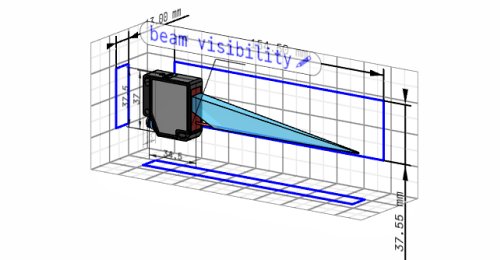

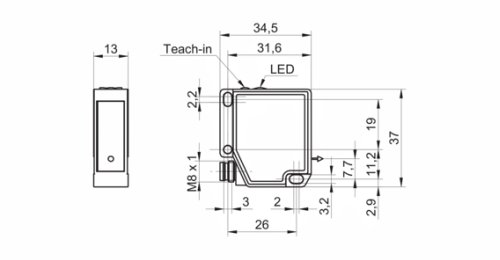

| 3D模型图 | 尺寸图 |
 |  |

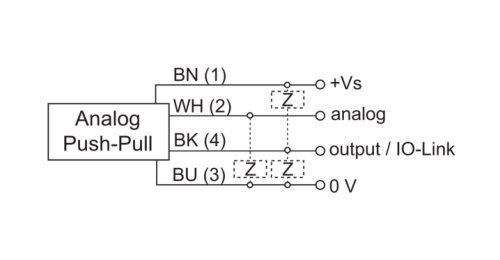

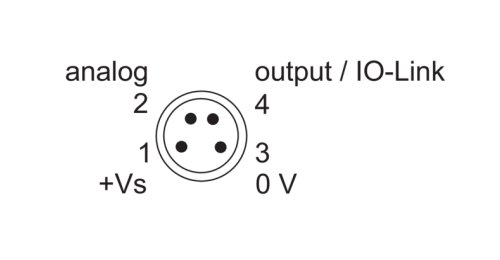

| 电气接线图 | 针角定义图 |
 |  |

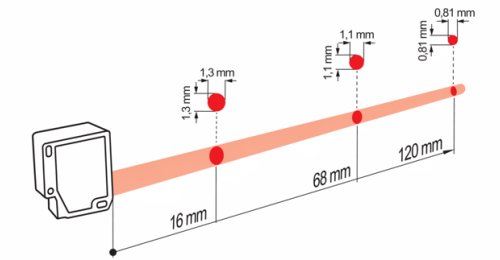

| 典型光束特性 | 激光警告 |
以下为感应距离16…120mm的微型激光测距传感器：
• OM20-P0120.HH.YIN
