Gigahertz-Optik：探测器选型指引

详情说明

德国 Gigahertz-Optik 探测器/检测器头包括一个或多个光电二极管，每个光电二极管具有适当的光学带通滤波器、漫射器、透镜组件、积分球或其他光学元件。探测器头在 Gigahertz Optik GmbH 的校准实验室中进行校准。本文为您介绍Gigahertz-Optik 探测器/检测器选型指南。

一、光度检测器

V(lambda) 探测器

型号	产品图	测量数量	光谱函数	典型响应度	输入光学/尺寸	FOV 或光圈	简介
VL-3701		照度 Illuminance (lux)	适光; f1 ≤ 3%	0.5 nA/lx	扩散器 / 7mmØ	Cosine; f2 ≤ 1.5%	DIN 5032 A 级精密光度测定。适用于测量白光 LED
VL-3702		照度 Illuminance (lux)	适光; f1 ≤ 6%	0.5 nA/lx	扩散器 / 7mmØ	Cosine; f2 ≤ 3%	DIN 5032 B 级光度测定
VL-3704		照度 Illuminance (lux)	适光; f1 ≤ 5%	20 pA/lx	扩散器 / 7mmØ	Cosine; f2 ≤ 3%	通常与 X1 / P-9802 验光仪一起使用
VL-3705		照度 Illuminance (lux)	暗视; f1 ≤ 5%	0.3 nA/lx	扩散器 / 7mmØ	Cosine; f2 ≤ 3%	DIN 5032 B 级暗视规范
VL-3707		照度 Illuminance (lux)	明视	12 nA / lx	扩散器	Cosine	适用于极低光照水平，从 <100 μlx 到 > 80,000 lx
VL-3701 with SRT-M37-L1		亮度 Luminance (cd/m²)	明视	1.2 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	1° FOV 发散	大面积照明区域的点亮度测量
VL-3701 with SRT-M37-L2		亮度 Luminance (cd/m²)	明视	5 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	2° FOV 发散	大面积照明区域的点亮度测量
VL-3701 with SRT-M37-L5		亮度 Luminance (cd/m²)	明视	30 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	5° FOV 发散	大面积照明区域的点亮度测量
LDM-9901		亮度 Luminance (cd/m²)	适光, f1 ≤ 5 %	25 pA/(cd/m²)	镜头 Lens / 22 mm Ø	1.1° FOV
ISD-5-VL		光通量 luminous flux (lm)	适光, f1 ≤ 5 %	25 nA/lm	球体 / 50 mmØ	12mmØ	2-Pi 光通量测量，例如内窥镜
ISD-10-VL		光通量 luminous flux (lm)	适光, f1 ≤ 5 %	50 nA/lm	Sphere / 100 mmØ	15mmØ
ISD-15P-VL		luminous flux (lm)	适光, f1 ≤ 5 %	25 nA/lm	球体 / 150 mmØ	38.1 mm Ø
另请参阅：用于光度测定的宽带照度计

二、紫外检测器

高灵敏度宽带紫外辐照度探测器

型号	产品图	测量数量	光谱函数	波长范围（nm）	典型响应度	输入光学器件/尺寸（mm）	简介
UV-3701		辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A 315-400 nm	4 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN 定义的 UV-A 范围
UV-3702		辐照度 Irradiance (W/m²)	紫外线 UV-B	UV-B 280-315 nm	1.7 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN 定义的 UV-B 范围
UV-3703		辐照度 Irradiance (W/m²)	紫外光 UV-C	UV-C (200)250-280 nm	2 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN UV-C（250 nm）
UV-3710		辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A (320 - 400) nm	7 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-A 范围（例如非生物应用）
UV-3711		辐照度 Irradiance (W/m²)	紫外线 UV-B	UV-B 280-320 nm	3 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-B 范围（例如非生物应用）
UV-3711-308		辐照度 Irradiance (W/m²)	紫外线 UV-B 308nm	UV-B 308 nm	3 nA/(W/m²)	扩散器 / 11mmØ	用于准分子源的 UV-B 检测器
UV-3716		辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A 305-400 nm	10 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-A 范围
UV-3717		辐照度 Irradiance (W/m²)	UV-A, 可见盲区	UV-A 325-400 nm	1 nA/(W/m²)	扩散器 / 11mmØ	最高的可见辐射阻挡率
UV-3718		辐照度 Irradiance (W/m²)	窄谱 UV-C	UV-C 254 nm	2 nA/(W/m²)	扩散器 / 11mmØ	高强度 UV-C 254nm 光源
UV-3719		辐照度 Irradiance (W/m²)	宽带 UV	UV 250 nm - 400 nm	1.9 nA/(W/m²)	扩散器 / 11mmØ	宽带紫外线辐射
UV-3720		辐照度 Irradiance (W/m²)	紫外光 UV-BC	UV 240 nm - 320 nm	260 pA/(W/m²)	扩散器 / 11mmØ	UV-B 和 UV-C 响应率
UV-3725		辐照度 Irradiance (W/m²)	窄谱 UV-C	UV-C 254 nm	2 nA/(W/m²)	扩散器 / 11mmØ	宽动态范围 UV-C 254nm 例如用于空气消毒
UV-3726		辐照度 Irradiance (W/m²)	紫外光 UV-C	UV 240 nm - 320 nm	50 µA / (W / cm2) @254nm	11 mm Ø 扩散器	低压汞灯 (254 nm) 和 UV LED (250-300 nm)
UV-3727		辐照度 Irradiance (W/m²)	UV-C / B (200 - 310 nm)	UV 200 nm - 310 nm	57.5 µA / (W / cm2) @254 nm	19.2 mm Ø 扩散器	准分子灯 (222 nm)、低压汞灯 (254 nm) 和 UV LED (250-300 nm)
UV-37 with SRT-M37-L-UV		辐射亮度 Radiance (W/(m²sr))	取决于检测头				UV-37 探测器的前透镜 22.4 mmØ； 1°、2°、5° 或 10° FOV 发散
另请参阅：辐射测量用照度计

三、适用于 UV 至蓝光 LED 的智能检测器

具有波长检测功能的探测器

型号	产品图	测量数量	波长范围/nm	辐照度范围	输入光学器件/尺寸（mm）	简介
MDC4-1-UV		辐照度 Irradiance (W/m²)	220 nm - 400 nm	@222 nm: 41 W/cm² @254 nm: 19 W/cm² @270 nm: 15 W/cm² @280 nm: 14 W/cm² @340 nm: 10 W/cm² @365 nm: 9 W/cm²	5mm 扩散器, cos FOV, f2<5%	由于自动波长检测（质心波长），测量误差低，集成检测器易于使用。
MDC4-1-UVBLUE		辐照度 Irradiance (W/m²)	300 nm - 700 nm	@270 nm: 22 W/cm² @365 nm: 7,6 W/cm² @385 nm: 6 W/cm² @405 nm: 5 W/cm² @435 nm: 4,2 W/cm² @460 nm: 3,8 W/cm² @700 nm: 12,8 W/cm²	5mm 扩散器, Cosine FOV, f2<5%	由于自动波长检测（质心波长），测量误差低，集成检测器易于使用。

四、蓝色和紫外线固化探测器

高强度/温度（最高温度 +100°C。最大辐照度 40 W/cm²）

型号	产品图	光谱函数	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	视场角	简介
RCH-102		UV-A Blue 蓝	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	扩散器 / 9mmØ	Cosine	适用于中压紫外线灯。刚性光导。
RCH-106		宽带 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-108		窄谱 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-109		窄带蓝色	430 nm peak 峰值	0.4 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-110		紫外光 UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-111		窄谱 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-112		Blue 蓝色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-113		UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。刚性光导。
RCH-116		UV-A Blue	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	LED 光源 @ 365、375、385、395、405 和 430 nm。刚性光导。
RCH-117		Red-NIR 红-近红外	(650 - 970) nm		扩散器 / 9mmØ	Cosine 余弦	适用于红光近红外 LED 光源。刚性光导。
RCH-119		UV-A Blue 蓝	(330 - 480) nm		扩散器 / 9mmØ	Cosine 余弦	适用于 UV-A 和蓝色 LED 光源。刚性光导。
RCH-002		UV-A Blue 蓝	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-006		宽带紫外线 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-008		窄谱 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-009		窄带蓝色	430 nm 峰值	0.4 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-010		UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-011		窄谱 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-012		Blue 蓝色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-013		UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯。灵活的光导。
RCH-016		UV-A Blue 蓝色	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	LED 光源 @ 365、375、385、395、405 和 430 nm。灵活的光导。
RCH-017		Red-NIR 红-近红外	(650 - 970) nm		扩散器 / 9mmØ	Cosine 余弦	适用于红光近红外 LED 光源。灵活的光导。
RCH-019		UV-A Blue	(330 - 480) nm		扩散器 / 9mmØ	Cosine 余弦	适用于 UV-A 和蓝色 LED 光源。灵活的光导。
另请参阅：紫外线和蓝光辐射固化及用于紫外线固化/高强度紫外线的分光辐射计

五、可见光-近红外探测器

高灵敏度宽带辐照度

型号	产品图	测量数量	光谱函数	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	简介
RW-3701		辐照度 Irradiance (W/m²)	辐射蓝	辐射 (400 - 500) nm	35 nA/(W/m²)	扩散器 / 11mmØ
RW-3702		辐照度 Irradiance (W/m²)	辐射红	辐射 (700 - 800) nm	400 nA/(W/m²)	扩散器 / 11mmØ
RW-3703		辐照度 Irradiance (W/m²)	辐射可见光 Radiometric VIS	辐射 (400 - 800) nm	1.5 nA/(W/m²)	扩散器 / 11mmØ
RW-3704		辐照度 Irradiance (W/m²)	辐射近红外 Radiometric NIR	辐射 (800 - 1000) nm	40 nA/(W/m²)	扩散器 / 11mmØ
RW-3705		辐照度 Irradiance (W/m²)	辐射 VISNIR	辐射 (400 - 1000) nm	10 nA/(W/m²)	扩散器 / 11mmØ
RW-3708		辐照度 Irradiance (W/m²)	辐射近红外 Radiometric NIR	辐射 (1000 - 1700) nm	40 nA/(W/m²)	扩散器 / 11mmØ
RW-37 with SRT-M37-L		辐射亮度 Radiance (W/(m²sr))	取决于检测头			扩散器 / 11mmØ	RW-37 探测器的前透镜
另请参阅：辐射测量用照度计

六、多通道探测器

辐照度和照度探测器

型号	产品图	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	评论
XD-9501		通道 CH1: UV-A 315 nm - 400 nm 通道 CH2: UV-B 280 nm - 315 nm	17nA/(W/m²) 2.5nA/(W/m²)	扩散器 / 8mmØ	紫外线光疗，311nm 校准
XD-9502		通道 CH1: UV-A (315 - 400) nm 通道 CH2: Photopic; f1 ≤ 6% (380 - 780) nm	通道 Ch1: 10nA/(W/m²) 通道 Ch2: 0.05 nA/lx	扩散器 / 8mmØ	NDT 测试 UV-A + lux
XD-9503		通道 CH1: UV-A Peak 380 nm: (315 - 400) nm 通道 CH2: UV-B Peak 311 nm: (280 - 315) nm	通道 Ch1: 7nA/(W/m²) 通道 Ch2: nA/(W/m²)	扩散器 / 8mmØ	紫外线光疗，TL01 和 TL12 灯
XD-9506		通道 CH1: Actinic UV-A (320 - 400) nm 通道 CH2: Actinic UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	扩散器 / 8mmØ	ICNIRP/ACGIH 光化紫外线 / IEC EN 62471
XD-9509		通道 CH1: Erythema UV-Aeff (320 - 400) nm 通道 CH2: Erythema UV-BCeff (250 - 320) nm	通道 Ch1: 1µA/(W/m²) 通道 Ch2: 3.8nA/(W/m²)	扩散器 / 8mmØ	CIE 红斑光谱函数
XD-9510		通道 Ch 1: Suv(λ) UV-A (320 - 400) nm 通道 Ch 2: Suv(λ) UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	扩散器 / 8mmØ	光化紫外线 DIN EN 12198
另请参阅：光危险计及光医学照度计

七、激光功率探测器

用于测量辐射通量 (W) 的探测器头

型号	产品图	波长范围/nm	典型响应度	最大信号电流	输入光学器件/尺寸（mm）	光圈	简介
LP-9901			Si 400 - 1100 nm	1 mA	平坦的表面	7 mm Ø	激光功率和激光散射辐射。用于激光安全测量的 7mm 直径测量点。
PD-45 Series			Si 350 - 1100 nm Ge 800 - 1800 nm TP 300 - 10000 nm		平坦的表面	10 mm Ø	Si、Ge 和热电堆版本适用于 UV/VIS/NIR/IR 光谱范围
PD-MSD Series			PD-MSD-Si (200 nm to 1100 nm): 30 nW to 30 mW (typ) ； PD-MSD-TP (300 nm to 10000 nm): 100 µW to 2 W (typ)		76 mm x 25,2 mm x 5 mm	直接适合显微镜的焦平面	用于显微镜测量的激光功率头有两种版本（硅和热电堆），可实现精确的激光功率测量
ISD-0.8-SiLP			33 mA/W @ 633 nm 46 mA/W @ 900 nm	1 mA	球体 / 8 mmØ	2 mm	激光功率上升时间短，波长范围为 400 nm - 1100 nm 响应度，可选 SMA 适配器，可与快速验光计和信号放大器一起使用
ISD-1.6-SP-Vxx		(400 - 1100) nm	V0x: 8.4 µW/A @900nm ； V01: 6.0 µW/A @900nm	1 mA （光电二极管用于绝对测量）	球体 / 16 mmØ	V0x: 5 mm V01: 7 mm	时间分辨脉冲形状和绝对脉冲能量。
ISD-1.6-Si		(400 - 1100) nm	V0x: 8.4 µW/A @900 nm ； V01: 6.0 µW/A @900 nm	1 mA	球体 / 16 mmØ	V0x: 5 mmØ V01: 7 mmØ	纳秒脉冲的脉冲能量和脉冲形状
ISD-5-Si		(400 - 1100) nm	2.9E-3 A/W @ 630 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø
ISD-3P-Si		400 nm - 1100 nm 辐射测量	8.87E-04 A/W @ 900 nm	1 mA	球体 / 30 mmØ	5 mm Ø
ISD-3P-IGA		800 nm - 1800 nm 辐射测量	0.17E-04 A/W @ 1300 nm	1 mA	球体 / 30 mmØ	5 mm Ø
ISD-5P-Si		400 nm - 1100 nm 辐射测量	2.5E-03 A/W @ 630 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø
ISD-5P-IGA		(800 - 1800) nm	0.2 mA/W @ 1400 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø
ISD-10-Si		400 nm - 1100 nm 硅光电二极管	1.6 mA/W @ 633 nm	1 mA	球体 / 100 mmØ	15 mm Ø
ISD-15-Si		400 nm - 1100 nm 硅光电二极管	60 µA/W @ 633 nm	1 mA	球体 / 150 mmØ	38.1 mm Ø
ISD-30		(400 - 1100) nm or (800 - 1800) nm	0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 nm	1 mA	球体 / 300 mmØ	100 mm Ø	两个探测器 Si 和 IGA
LP-9901		Si 400 - 1100 nm			裸光电二极管	7 mm Ø	薄型探测器头具有 7mm 直径的有效区域，用于测量激光辐射功率（W）和辐照度（W/m²）。
另请参阅：激光辐射辐射计

八、紧凑型模块化探测器

型号	产品图	光谱函数	波长范围/nm	典型响应度	最大信号电流	光圈	简介
PD-1101		UV Si photodiode（紫外硅光电二极管）	(250 -1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1102		InGaAs photodiode（InGaAs光电二极管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	0.3 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
PD-1103		InGaAs photodiode（InGaAs光电二极管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø
PD-1104		InGaAs photodiode（InGaAs光电二极管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
PD-1105		SiC photodiode（碳化硅光电二极管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm
PD-1109		GaP photodiode（磷化镓光电二极管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.2 mm x 2.2 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1112		GaAsP (UV) photodiode（GaAsP（紫外）光电二极管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1113		GaAsP (Vis) photodiode（GaAsP（可见光）光电二极管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1115		Si PIN photodiode（Si PIN光电二极管）	(400 - 1050) nm	0.5 A/W @ 900 nm	1 mA	0.8 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
VL-1101		适光; f1 ≤ 5%	(380 - 780) nm	0.3 nA/lx	1 mA	1.1 mm Ø	模块化光度检测器
TD-11VL01		适光; f1 ≤ 5%	(380 - 780) nm		1 mA	2,7 x 2,7 mm 过滤器后面	温度稳定。通常用作积分球上的监测检测器。

九、模块化探测器

型号	产品图	光谱函数	波长范围/nm	典型响应度	最大信号电流	光圈	简介
MD-37-GP6		GaP photodiode（磷化镓光电二极管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.5 mm x 2.5 mm
MD-37-GAP-UV		GaAsP (UV) photodiode（GaAsP（紫外）光电二极管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	100 µA	2.3 mm x2.3 mm
MD-37-GAP-VIS		GaAsP (Vis) photodiode（GaAsP（可见光）光电二极管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x2.3 mm
MD-37-IGA1		InGaAs photodiode（InGaAs光电二极管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø
MD-37-IGA3		InGaAs photodiode（InGaAs光电二极管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø
MD-37-SC1		SiC photodiode（碳化硅光电二极管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm
MD-37-SU13		UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm
MD-37-SU33		UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	5.8 mm x 5.8 mm
MD-37-SU33-VL		适光; f1 ≤ 6%	(380 - 780) nm		1 mA
MD-37-SU100		UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	10 mm x 10 mm
MD-37-SU100-VL		适光; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm
MD-37-SU100-VLS		暗视; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm

十、PAR 探测器

光合有效辐射 (PAR) 探测器

型号	产品图	测量数量	光谱函数	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	简介
PS-3701		PAR µMol·m²·s	PPFD	400 - 700 nm	100 nA/(µMol·m²·s)	15 mm Ø
PS-3702		PAR µMol·m²·s	Phototropism (UV-A / Green)	320 - 500 nm	2 nA/(µMol·m²·s)	2 nA/(µMol·m²·s)
PS-3703		PAR µMol·m²·s	Photomorphogenesis (Red / NIR) 光形态发生（红光/近红外）	590 -900 nm	100 nA/(µMol·m²·s)	15 mm Ø
CSS-45 with CSS-D		许多源自光谱	flexible 灵活的	360 - 830 nm		10 mm	光谱传感器

十一、探测器配件

Gigahertz-Optik 光学探测器头可使用一系列模块化附加组件，包括透镜、漫射器、遮光罩等。

型号	简介
SRT-M45/37B	用于直径为 37mm 和 45mm 的探测器头的前适配器，用于通过 M30x1 螺纹连接附件。
SRT-M37L-1	具有 1 ° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-2	具有 2° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-5	前端光学器件具有 5° FOV，可与前端适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-10	具有 10° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-1-UV	具有 1 ° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-2-UV	具有 2° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-5-UV	具有 5° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-10-UV	具有 10° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
MD-37-CUS	MD-37 测量头，用于与光电二极管（不包括在内）单独组装。包括外壳、电路板、连接电缆、-1、-2 或 -4 插头。
MD-37Z-H7	用于过滤器、扩散器等的前适配器。长度 7 毫米。两侧都有 M30x1 螺纹。
MD-37Z-C8	带有 8 毫米孔径的前适配器。 M30x1 螺纹。
MD-37Z-C11	带 12mm 孔径的前适配器。 M30x1 螺纹。
MD-37Z-DR11	带 11 毫米扩散器的前适配器。 M30x1 螺纹。
MD-37Z-FCF	带 FC 连接器的前适配器。 M30x1 螺纹。
SRT-M37-50	前适配器长 50 毫米，两端都有 M30x1 螺纹
SRT-M37-60-L	直径为 50 毫米的附件光学器件。 FOV 根据规范。与 SRT-M45 / 37B 前适配器或 MD-37 系列探头配合使用。
SRT-M37Z01	带杂散光屏蔽的前适配器。 M30x1 螺纹。

十二、相关介绍

这种模块化的宽带照度计和辐射计系列提供了个性化配置的可能性。客户可以从多种验光计、放大器、探测器头和配件中进行选择。除了标准产品外，Gigahertz-Optik 还提供定制解决方案。

步骤 1：作为第一步，我们建议选择探测器头。还可以使用多个检测头，这些检测头可以与单通道仪表互换使用，也可以与多通道仪表同时使用。探测器头的选择标准包括所需的测量数量和范围、其光谱功能以及与预期用途相关的所有其他参数。

步骤2：在第二步中，可以选择诸如积分球之类的配件。如果附件改变了探测器头的被测量几何形状和响应度，则必须为具有相应被测量附件的探测器头选择附加校准。

步骤3：在第三步中，选择仪表。计划用途（例如移动、固定、手动或远程控制）、信号通道数量、测量模式（CW、剂量、脉冲能量、时间脉冲级数）都是决策标准。

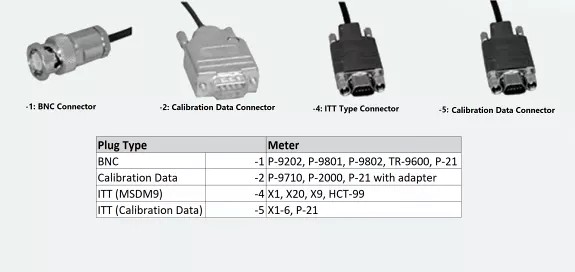

步骤4：检测头的测量装置的连接决定了检测头的连接器类型。 Gigahertz –Optik 的探测器设计有以下四种类型的连接器：

• 连接器类型-1：传统BNC同轴连接器

• 连接器类型 -2：带有 Eeprom 的校准数据连接器，用于存储由所连接的仪表读取的探测器数据（类型、校准响应度）。

• 连接器类型 -4：用于最多带有四个光电二极管的探测器头的紧凑型插头。

• 连接器类型 -5：带校准 Eeprom 的紧凑型插头

探测器的连接器类型

注意：-5 连接器（ITT MSDM9，按照 -4 类型）包含用于存储校准数据的 Eeprom。

步骤 5：为了确定所选配置的测量范围，需要所选探测器头和仪表的一些规格。典型灵敏度（例如 A/lx）和最大灵敏度。探测器头允许的信号电流以及仪表测量范围的最小和最大输入信号。

检测限值（噪声等效功率，NEP） = 仪表的最小输入信号 (A) / 典型检测器灵敏度（例如，0.1 pA / 3 nA / (mW / cm²) = 0.33 nW / cm²。(*1) (*2 ）

最大读数 = 仪表的最大输入信号 (A) / 典型检测器灵敏度（例如，20 μA / 3 nA / (mW / cm²) = 6.66 W / cm²。(*3)

评论：

• (*1) 宽带照度计或辐射计的最小可测量值由所需的信噪比 (SNR) 得出。例如，对于 DIN A 级照度计，给出的最小 SNR 为 100。对于示例计算的探测器头，SNR 为 100 意味着最小可测量值为 33 nW / cm²。对于光辐射测量技术极限区域的应用，通常使用 50 甚至 10 的较低 SNR。

• (*2)在探测器电流信号非常低的情况下，探测器头和仪表之间电缆的移动可能会导致短的电容性干扰信号。此外，探测器头插头上的应变效应可能会增加噪声信号。

• (*3)最大计算测量值反映了半导体光电二极管的大动态范围。然而，在实际应用中，最大可测量值常常受到所测量的光辐射中包含的温度辐射的限制，这意味着探测器头的加热是不可接受的。

相关文章

如何将 MicroStrain 惯性传感器恢复为出厂默认设置？[2019/01/23]
什么是数字光纤陀螺 (DFOG)[2024/10/17]
什么是传感器融合及其应用[2024/09/09]
人工智能机器人和力传感的重要性[2024/10/29]
惯性导航的未来是经典量子传感器融合[2024/10/17]
MEMS 与 FOG：您应该选择哪种惯性系统？[2023/12/29]
什么是传感器校准及其重要性[2024/10/28]
微机电系统 (MEMS) 操作[2024/10/09]
Advanced Navigation 扩展数字 FOG IMU 产品阵容[2024/06/01]
比亚迪汽车[2019/01/16]
什么是互补滤波器？什么是卡尔曼滤波器？[2019/02/24]
MICROSTRAIN IMU 与 ARDUPILOT 集成[2024/07/17]
辅助惯性导航系统：提高精度和可靠性[2024/09/07]
物流仓库堆垛机设备的传感器解决方案[2023/12/28]
什么是热电偶传感器及其工作原理？[2024/09/09]
用于水下遥控潜水器和无人潜航器的惯性传感器[2024/05/28]

产品分类Product series

热门产品

无线传感器及数据采集

惯性测量传感器

工业自动化

光学测量仪器

力学测量传感器

位置/位移传感器
