德国 Gigahertz-Optik BTS2048-BS 是一款蓝色激光辐射光谱辐射计。
• 高性能 CCD 光谱辐射计，用于测量蓝色光谱范围内的激光；
• 高光谱分辨率；
• 极快的测量。
BTS2048-BS 满足高性能 CCD 光谱辐射计在蓝色光谱范围内测量激光二极管的所有要求。
其独特功能之一是 BiTec 传感器，它将基于背照式 CCD 的光谱辐射计与辐射硅光电二极管结合在一起。这种组合提供了高线性度以及极快的测量速度。全线性化 2048 像素 CCD 探测器的积分时间范围为 2 µs 至 4 s，因此具有非常宽的动态范围。这使得在很宽的强度范围内测量激光二极管成为可能。光栅排列将光谱测量范围限制在 400 nm 至 530 nm 之间，因此导致光学带宽非常小 (0.3 nm)。硅光电二极管在其动态范围内表现出极高的线性度。这使得 BiTec 传感器内的光电二极管成为 CCD 额外线性化的理想选择（有关 BTS 技术的文章) 光电二极管的辐射响应度功能可以独立于 CCD 使用，即使在低强度下也能实现快速 CW 测量。任何辐射不匹配都可以使用 CCD 的光谱数据自动校正。尽管尺寸紧凑（103 毫米 x 107 毫米 x 52 毫米 – 长x宽x高），BTS2048-BS 光谱辐射计仍配有一个遥控滤光轮，其中有两个 OD 滤光片和一个用于暗测量的快门。
BTS2048-BS 光谱辐射计具有扩散窗，因此可用于测量辐照度、光谱和峰值波长，无需任何额外设备。扩散器窗口还使 BTS2048-BS 能够直接安装到积分球、辐射强度测量透镜和测角仪等附件上，以测量辐射功率、辐射强度和辐射强度分布。
标准 S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-BS 时，可以激活这些模块。
建议使用S-SDK-BTS2048开发者软件将BTS2048-BS集成到用户自己的软件中。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-BS 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证，符合 ISO/IEC 17025 标准。校准还包括相应的附件组件。每台设备均附有各自的校准证书。
| 产品图 | |
 |  |

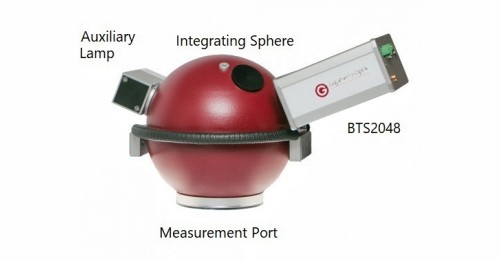

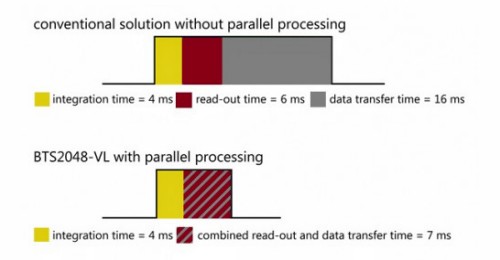

| BTS2048-BS可以直接插在积分球上 | 以太网接口减少了数据传输时间 |
 |  |

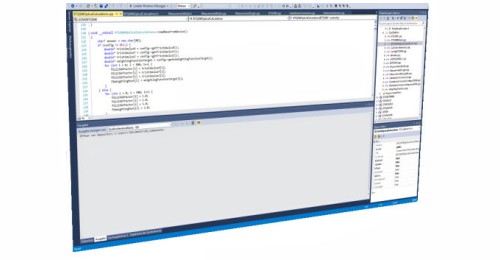

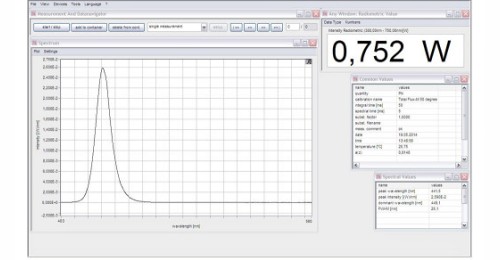

| S-BTS2048 用户软件界面 | S-SDK-BTS2048 用于将设备集成到客户软件中的软件开发套件 |
| （1）常规 | |||
| 简短的介绍： | CCD 光谱仪具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。用于测量其他参数的附件。 | ||
| 主要特点： | 设备紧凑。 BiTec 探测器配有背照式 CCD（2048 像素、0.3 nm 光学分辨率、400 nm 至 530 nm、电子快门）和带辐射滤光片的 Si 光电二极管。光学带宽校正（CIE 214）。带有快门和衰减滤波器的滤光轮。带有扩散窗的输入透镜。余弦视场。 | ||
| 测量范围： | 光谱：(1E-3 - 1E7) W/(m²nm)，400 nm 至 530 nm | ||
| 典型应用： | 用于设计应用的 CCD 光谱辐射计。用于集成到测试系统中的模块 | ||
| 校准： | 工厂校准。可追溯至国际标准 | ||
| （2）光谱探测器 | |||
| 积分时间： | 2 μs - 4 s *1 | 光谱范围： | (400 - 530) nm |
| 光带宽： | 0.3 nm | 像素分辨率： | ~0.07 nm/像素 |
| 像素数： | 2048 | 芯片： | 高灵敏背照式CCD芯片 |
| 模数转换器： | 16bit（25 ns 指令周期时间） | 峰值波长： | ± 0.025 nm |
| 相关色温： | 标准光源A 50K； LED 高达 ± 4%，具体取决于 LED 光谱 | ||
| 带通校正： | 支持数学在线带通校正 | 线性度： | 完全线性化芯片>99.6% |
| 杂散光： | 3E-4 *2 | 基线噪声： | 5 cts *3 |
| 信噪比： | 5000 *4 | 动态范围： | >9 震级 |
| 光谱辐照度响应范围： | (1E-3 - 1E7) W/(m²nm) *5*6 | ||
| 典型测量时间： | 10 W/m² (400 - 530) nm 标准光源 A： | 440ms | |
| 100 W/m² (400 - 530) nm 标准光源 A： | 44ms | ||
| （3）一体式探测器 | |||
| 模数转换器： | 16位 | 校准： | 辐照度 ± 5 % |
| 筛选： | 可选：具有辐射匹配的光谱响应度。通过光谱测量数据在线校正辐射匹配（光谱失配因子校正）。 | ||
| 测量时间： | 20 µs - 6000 ms | ||
| 范围 | 上升时间 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
| 测量范围： | 七 (7) 个测量范围，具有卓越的偏移校正功能 | ||
| （4）规格 | |||
| 测量数量： | 光谱辐照度 (W/(m² nm))、峰值波长、中心波长、质心波长、可选积分球：另外还有辐射功率 (W) 和光谱辐射功率 (W/nm)、可选测角仪：另外还有光谱辐射强度和辐射强度分布。 | ||
| 输入光学器件： | 扩散器，余弦校正视场 (f2 ≤ 3 %) | ||
| 滤光轮： | 4 个位置（打开、关闭、OD1、OD2）。用于远程暗电流测量和动态范围扩展。 | ||
| BiTec： | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ )) 在线校正二极管的光谱失配。 | ||
| 校准不确定度： | 光谱辐照度 | ||
| λ | u(k=2) | ||
| (400 - 530) nm: | OD0: +/- 4 % | ||
| OD1: +/- 4 % | |||
| OD2: +/- 4 % | |||
| （5）图表 | |||

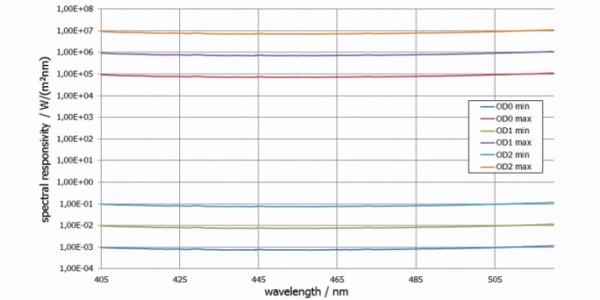

| 光谱响应度： |  | ||
| （6）其它 | |||
| 微处理器： | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制。 | ||
| 接口： | USB V2.0、以太网（LAN UDP协议）、RS232、RS485。 | ||
| 数据传输： | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms。 | ||
| 输入接口： | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。 | ||
| 输出接口： | 最大 2x 集电极开路最大 25V 500毫安。 | ||
| 扳机： | 合并触发输入（不同选项、上升/下降沿、延迟等）。 | ||
| 软件： | 用户软件 S-BTS2048； | ||
| 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。 | |||
| 电源： | 带电源：直流输入 5V (±10 %) @ 700 mA； | 温度范围： | 储存：（-10 至 50）℃； |
| 带 USB 总线 (500mA) *7。 | 操作：（10 至 30）℃ *8 | ||
| 尺寸： | 103 mm x 107 mm x 52 mm（长×宽×高） | 重量： | 500克 |
| 安装： | 三脚架和 M6 螺纹； | ||
| 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用 | |||
| 信息： | *1 建议对积分时间的每次变化执行暗信号测量。 | ||
| *2 典型值，在 LED 峰值左侧 120nm 处测量，被 GG435 阻挡。 | |||
| *3 *4 未对 4ms 测量时间进行平均而测量的典型值以及阵列的全面控制。平均导致 S/N 二次上升 ，即基本噪声二次下降，例如平均到 100 倍，将 S/N 提高 10 倍。 | |||
| *5 最小 500/1 S/N。全量程控制下的最大值。 | |||
| *6 只允许短时间照射，以避免热损坏。 | |||
| *7 USB 连接期间，由于电流供应有限，例如没有以太网，并非所有功能都可用。 | |||
| *8 大约需要温度稳定装置。 25分钟如果在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。在高温和最大积分时间下，可以使用降低的动态。 | |||
| *9 白色 LED 测量和 20000 次计数。 | |||
