德国 Gigahertz-Optik ISD-100HF-BTS2048-VL 是一款 2π 和 4π 光源光通量测量系统。
• 积分球直径1000毫米，半球形外壳用于打开和关闭；
• 辅助灯；
• BTS2048-VL 照度计，用于精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标、用户软件等；
• 选项：四极测试插座、附加端口。
基于BTS2048-VL CCD的高质量光谱辐射计是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中直接进行系统集成，而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散器窗口具有余弦校正视场，用于测量光谱辐照度和光谱照度。这还允许直接安装到积分球（例如ISD-100HF）上以测量光通量。有关BTS2048-VL 的更多详细信息，请参阅相应的数据表。该装置还有BTS2048-VL-TEC热电冷却版本。
直径100cm积分球ISD-100HF-V05可与BTS2048-VL配合测量单个LED、LED阵列、LED灯具的光通量、光谱、颜色和显色指数。具有2pi和4pi辐射特性的光源可以按照CIE 127要求进行测量。可以打开一个半球，以便于使用高度可调的样品架将测试灯放置在球体中心。内置四端子电气连接。ISD-100HF-V06 型号有一个额外的测量端口，适用于直径最大 254 毫米（10 英寸）的 2pi 灯。不使用时保持关闭状态。 .. 测量装置前面集成了一个挡板，可以遮蔽距离球体中心 300 毫米以内的区域。辅助灯有助于补偿测量期间的自吸收效应。 BTS2048-VL 和 ISD-100HF 的组合满足 CIE 127、CIE S025 和 LM-79-08 对定向 (2pi) 和非定向 (4pi) LED 灯光通量测量的要求。其中包括光谱分辨率、动态范围和光谱辐射计的稳定性，以及理想的球体涂层、辅助灯、使用扩散器窗口、挡板和可选温度传感器的测量设备的耦合。光谱辐射计的稳定性和稳定性，以及理想的球体涂层、辅助灯、使用扩散器窗口、挡板和可选温度传感器的测量设备的耦合。光谱辐射计的稳定性和稳定性，以及理想的球体涂层、辅助灯、使用扩散器窗口、挡板和可选温度传感器的测量设备的耦合。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS2048-VL 的 ISD-100HF 已在 Gigahertz-Optik 的 DAkkS 认可 (DK-15047-01-00) 校准实验室根据 ISO/IEC 17025 进行光谱响应度和光谱辐照度校准。光通量的校准是通过将 BN-LHSF-104 灯放置在球体中心来执行。额外的测量端口需要使用具有 2pi 辐射特性的BN-LHSF-2P-20校准灯进行校准。每个设备都配有各自的校准证书。
| 产品图 | |
 |  |

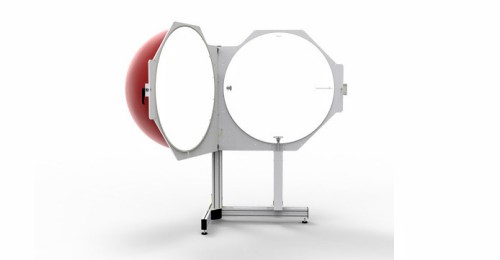

可打开的 ISD-100HF-V06 积分球，带有高度可调的样品架和可选的样品架，以便从下方位置使用测试灯 | CCD 传感器光谱辐射计 BTS2048-VL 带扩散器 输入光学元件可直接安装到积分球上 |
 |  |

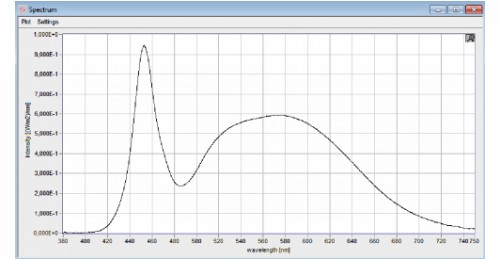

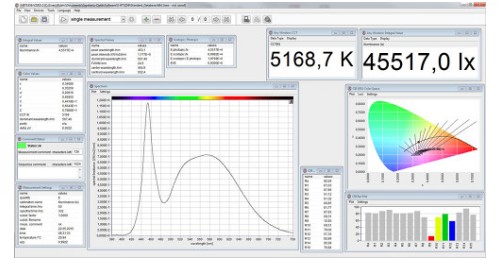

| S-BTS2048用户软件界面 | 灯光谱的图形显示 |
| （1）常规 | |||
| 简短的介绍： | 用于测量光通量、光谱、颜色和显色指数的光谱辐射计。 | ||
| 主要特点： | 直径为 100 厘米的积分球。球体的一半可以打开。高度可调的样品架。 ISD-100HF-V05 用于在球体内操作测试灯。 ISD-100HF-V06 用于球体内部和外部测试灯的操作。 | ||
| 测量范围： | 光通量： | 积分1 mlm至4 klm； | |
| 典型白光 LED 的光谱： | 0.1 lm 至 700000 klm； | ||
| 光谱辐射通量： | 1E-5 W/nm 至 3.3E4 W/nm； | ||
| 光谱范围： | 350 nm 至 1050 nm。 | ||
| 典型应用： | 来料检验（LED 灯）、在线质量保证、设计。 | 校准： | 工厂校准。可追溯至国际校准标准。 |
| （2）产品 | |||
| 测量数量： | 光谱辐射功率 (W/nm)、总通量 (lm)、主波长、峰值波长、中心波长、质心波长、x、y、u´、v´、X、Y、Z、delta uv、色温、颜色显色指数（CRI）Ra，R1-R15。不带积分球的选项：另外还有光谱辐照度 (W/(m² nm)) 和照度 (lx)。选配测角仪：此外还有辐射强度和发光强度分布。 | ||
| 积分球 - ISD-100HF-V06： | 设置说明： | 直径一米的积分球。一个半球用于打开。握把可锁定。额外的应用端口直径为 254 毫米。高度可调的样品架，带有用于灯电源和电压测量的电连接器。球体底部的辅助端口用于使用高压电缆、热管等。球体顶部的重载 UMPF-1.5-HL 端口可选择与样品架 UMPA-1.5-STAX 一起使用。 UMPF-0.5 端口用于可选热探测器。带有 ODP97 涂层端口插头的铝端口。 BTS2048-VL 的检测器端口带有通往球体中心和应用端口的双向挡板。 | |
| 涂层： | ODP97，555nm 处反射率 97% | ||
| 最大推荐的灯或灯具尺寸： | 直径30 cm | ||
| 最大推荐管灯长度： | 60cm | ||
| 设计： | 该设备基于BTS2048-VL，请在那里找到详细规格。 | ||
| （3）光谱探测器 | |||
| 典型测量时间： | 10 lm | 450 ms | |
| 100 lm | 45 ms | ||
| 1000 lm | 4,5 ms | ||

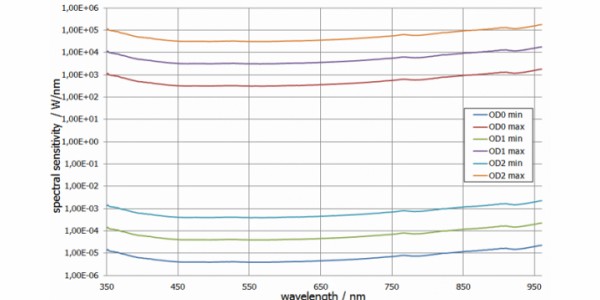

| 光谱响应度： |  | ||
| （4）校准 | ||||
| 校准： | 光谱辐射功率 | |||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光通量校准不确定度 ± 4 % | ||||
• UMLA-SHAP-E27：与积分球一起使用的灯泡测量插座。特点：E27插座。将灯连接到电隔离电源和电压测量的四极杆。
• UMLA-SHAP-E14：与积分球一起使用的灯泡测量插座。特点：E14插座。将灯连接到电隔离电源和电压测量的四极杆。
• UMLA-SHAP-G9：与积分球一起使用的灯泡测量插座。特点：G9插座。四线连接的灯座用于单独供电和电压测量。
• UMLA-SHAP-GU10：与积分球一起使用的灯泡测量插座。特点：GU10插座。四线连接的灯座用于单独供电和电压测量。
• UMLA-SHAP-GU5.3：与积分球一起使用的灯泡测量插座。特点：GU5.3插座。四线连接的灯座用于单独供电和电压测量。
• UMLA-SHAP-GX53：与积分球一起使用的灯泡测量插座。特点： GX53插座。四线连接的灯座用于单独供电和电压测量。
