德国 Gigahertz-Optik BTS2048-VL-TEC-F 多功能高速 BTS2048-VL-TEC 的光纤耦合版本。
• 光纤耦合温控BiTec *：双传感器可实现更准确的测量；
• 用于 LED 闪光灯分级的测光表；
• 测量时间极短（电子快门），高动态范围（滤光轮）；
• 触发输入和输出、以太网和 USB，用于快速数据传输。
BTS2048-VL-F的 BTS2048-VL-TEC-F 变体采用了 CCD 探测器的热电冷却。该设备满足高端二极管阵列光谱仪的所有要求，尽管其设计先进，但价格优惠。
CCD 探测器的热电冷却最大限度地减少了暗噪声信号，并使积分时间范围为 2 µs 至 60 s，而 BTS2048-VL-F 的积分时间则在 2 µs 至 4 s 之间。因此，BTS2048-VL-TEC-F 非常适合光强度极低的应用。
*其独特功能之一是 Gigahertz-Optik 开发的创新BiTec 传感器，该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它极其线性、稳定和快速，因此保证了更高的测量精度，而且不会带来任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和多功能性（参见有关BTS 技术的文章）。
标准S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-VL-F 时，可以激活这些模块。提供 S-SDK-BTS2048 开发者软件，用于将 BTS2048-VL-TEC-F 集成到客户自己的软件中。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-VL-TEC-F 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025 获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的校准附件组件。每台设备均附有各自的校准证书。
| 产品图 | |
 |  |
| CP-CD-90-10：带光纤的 90° 辐照度光学器件 | 1) BTS2048-VL-TEC-F 2) BiTec 传感器，带 Si 光电二极管、CCD 阵列光谱仪 3) TE 冷却 CCD 4) 带 OD1、OD2 和快门的滤光轮 5) 光导安装座 6) 光导适配器 7) 光源事件 8) 用于数据处理和通信的微处理器 9) USB 2.0 接口 10) 高速以太网接口 11) 微处理器 CCD 传感器控制 12) 触发输入/输出 13) 微处理器光电二极管 13) 直流电源 |
 |  |
| CP-F16-M-10 光导适配器 | BTS2048-VL-F-Z01：小型 LED 芯片的探针头 |
 |  |

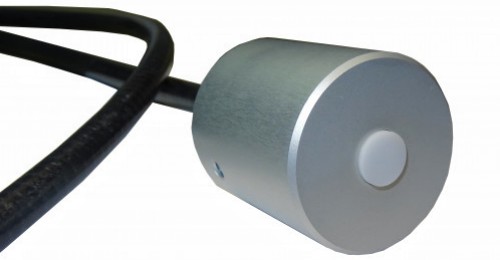

| CP-CD-IL-10：内联 37 mm 探测器头 | S-BTS2048 用户软件界面 |
| （1）常规 | |||
| 简短的介绍： | 具有光导输入的 Tec 冷却 CCD 光谱辐射计，用于将照度计与应用分离。连续波和短期测量的宽动态范围。基于可选附件的测量参数：光谱、发光颜色和显色指数。 | ||
| 主要特点： | 设备紧凑。 BiTec 探测器配备背照式 CCD（2048 像素、2 nm 光学分辨率、电子快门）和带 V(lambda) 滤光片的硅光电二极管。光学带宽校正（CIE214）。带有快门和两个衰减滤波器的滤光轮。光导输入透镜。 | ||
| 测量范围： | 取决于配件。光谱范围 280 nm 至 1050 nm。 | 校准： | 工厂校准。可追溯至国际校准标准。 |
| 典型应用： | CCD 光谱辐射计和测量光学器件的单独设置。带光导的测量装置，可集成到前端和后端 LED 分级测试系统中。 | ||
| （2）产品 | |||
| 典型应用： | 带光纤安装座的照度计，用于辐射测量、光度测量和光色测量。 | ||
| 测量数量： | 带光导和扩散片入口光学器件光谱辐照度 (W/(m² nm))、照度 (lx)、主波长、峰值波长、中心波长、质心波长、x、y、u´、v´、X、Y、Z 、delta uv、色温、显色指数 (CRI) Ra、R1-R15。 | ||
| 带积分球：另外光谱通量 (W/nm) 和光通量 (lm)。 | |||
| 传感器： | 精度等级 B 符合 DIN 5032 和 CIE No. 69； | ||
| f1`、u、f3 和 f4 精度等级 A 符合 DIN 5032 和 CIE No. 69。 | |||
| 输入光学器件： | 光导适配器 | 校准： | 取决于光导 |
| 滤光轮： | 4 个位置（打开、关闭、OD1、OD2）。用于远程暗电流测量和动态范围扩展。 | ||
| BiTec： | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ )) 在线校正二极管的光谱失配。 | ||
| （3）光谱探测器 | |||
| 积分时间： | 2μs - 60s *1 | 光谱范围： | (280 -1050) nm |
| 光带宽： | 2 nm | 像素分辨率： | ~0.4 nm/像素 |
| 像素数： | 2048 | 芯片： | 高灵敏背照式CCD芯片 |
| 峰值波长： | ±0.2 nm | 模数转换器： | 16bit（25 ns 指令周期时间） |
| 主波长： | ±0.5 nm *2 | Δy Δx 不确定度： | ±0.0015（标准光源A） |
| 重复性 Δx 和 Δy： | ±0.0001 | ±0.0020（普通LED） | |
| 相关色温： | 标准光源A 30K； LED 高达 ± 1.5 %，具体取决于 LED 光谱 | ||
| 带通校正： | 支持数学在线带通校正 | 线性度： | 完全线性化芯片>99.6% |
| 杂散光： | 2E-4 *3 | 基线噪声； | 5 cts *4 |
| 信噪比： | 5000*5 | 动态范围： | >10 震级 |
| CRI（显色指数）： | Ra 和 R1 至 R15 | ||
| （4）一体式探测器 | |||
| 筛选： | 光谱响应度与精细的 CIE 光度匹配。通过光谱测量数据在线校正光度匹配（光谱失配因子校正）。 | ||
| 测量时间： | 20 µs - 6000 ms | ||
| 范围 | 上升时间 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
| 测量范围： | 七 (7) 个测量范围，具有卓越的偏移校正功能 | ||
| f1'（光谱不匹配）： | ≤6%（未校正） | ||
| ≤3% (f1' a*(s z ( λ )) 分别通过光谱数据校正 F*(s z ( λ ))，由 BTS 技术自动完成） | |||
| （5）其它 | |||
| 微处理器： | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制。 | ||
| 接口： | USB V2.0、以太网（LAN UDP协议）、RS232、RS485。 | ||
| 数据传输： | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms。 | ||
| 输入接口： | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。 | ||
| 输出接口： | 最大 2x 集电极开路最大 25V 500毫安。 | 扳机： | 合并触发输入（不同选项、上升/下降沿、延迟等）。 |
| 软件： | 用户软件 S-BTS2048； | ||
| 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。 | |||
| 电源： | 带电源：直流输入 5V (±10 %) @ 700 mA； | ||
| 带 USB 总线 (500mA) *8 | |||
| 尺寸： | 103 毫米 x 107 毫米 x 52 毫米（长 x 宽 x 高）+ 光纤适配器 | ||
| 重量： | 500克 | 温度范围： | 储存：（-10 至 50）℃ |
| 操作：（10 至 30）°C *9 | |||
| 安装： | 三脚架和 M6 螺纹 | ||
| 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用 | |||
| 温度范围： | CCD芯片：≤±0.25℃ | ||
| 信息： | *1 建议每次改变积分时间时执行一次新的暗信号测量； | ||
| *2 典型值，主波长的不确定性取决于 LED 的光谱分布； | |||
| *3 典型值，在 LED 峰值左侧 100nm 处测量冷白色宽带 LED； | |||
| *4 *5 典型值是在未对 4ms 测量时间和阵列的满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升，即基本噪声二次下降，例如平均到 100 倍，将 S/N 提高 10 倍； | |||
| *6 最小 500/1 S/N。全量程控制下的最大值； | |||
| *7 只允许短时间照射，以避免热损伤； | |||
| *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网； | |||
| *9 需要约 100 ℃ 稳定温度的设备。 25分钟在预热阶段进行测量，或者如果；在变化的温度下进行测量，则每次测量都需要进行暗信号测量。 | |||
| （6）选项：CP-CD-IL-10 或 CP-CD-90-10（辐照度） | |||
| 光谱辐照度响应度范围（光谱测量）： | (4E-6 - 3E5) W/(m²nm) | ||
| （注：与规定的 CP-CD-IL-10 数量相比，CP-CD-90-10 通常不敏感 10%） | |||
| 照度测量范围（积分测量）： | (5E-1 - 1E9) lx | ||
| （注：与规定的 CP-CD-IL-10 数量相比，CP-CD-90-10 通常不敏感 10%） | |||
