一、P-9801 电流放大器/验光计的特点

      德国 Gigahertz-Optik P-9801 是一款8 通道高级电流放大器/验光计，它具有 P-9801-V01、P-9801-V02 及 P-9801-V03 三个版本。

         • 8 通道实验室验光仪，每个通道均配有信号放大器；

         • 采样和保持 ADC，用于测量信号的定时记录；

         • RS232和IEEE488接口；

         • 触发输入和输出。

      二、P-9801 电流放大器/验光计介绍

      P-9801 系列验光仪是适用于多光检测头应用的最强大的光测量仪器之一。对于这些应用，P-9801 具有以下特点：

      1、业界最强大、最快的多通道照度计

         • 同时测量所有八个探测器通道

         • 宽线性检测器信号动态范围

         • 具有可变采样率的短上升时间

         • 快速多通道数据记录

         • 手动和遥控操作

         • RS232和IEEE488接口

         • 强大的16位微处理器和大内存

         • 具有预触发功能的外部触发输入

      2、真正的八通道操作

      P-9801 是一款真正的八通道验光仪，设计有八个光电流电压放大器（无复用）和八个 12 位高线性模数转换器 (ADC)，可同时对所有通道进行信号采样。

      3、十个量级的动态电流测量范围

每个通道的 0.1 pA 至 2 mA 宽信号范围涵盖了大多数当前半导体光电二极管的动态范围，可在任何光测量应用中几乎不受限制地使用。动态范围由 8 个增益范围支持，每个增益范围均校准为 0.2% 精度。

      4、积分时间可调

P-9801 ADC 的快速采样率可实现 1 ms 至 999 s 的可调积分时间，该积分时间由 100 µs 积分时间的多次测量的平均值组成。此平均功能支持峰峰值、短脉冲能量测量和其他模式中使用的快速数据记录器测量。

      5、金属外壳，适用于强电磁环境

P-9801 具有高质量金属外壳，可实现最佳 EMV 屏蔽，并具有机架安装选项，可在强周围电磁环境（例如高功率弧光灯测量）中提供保护。

      6、三种不同版本可普遍用于高速应用

         • P-9801-V01 设置为 2 ms 至 10 ms 的增益相关转换速率，用于通用光测量目的。

         • P-9801-V02 放大器提供独立于增益范围的上升时间，用于使用脉冲展宽方法测量短闪光的脉冲能量。

         • P-9801-V03 为具有外部触发和预触发功能的高速数据记录器应用提供 1 ms 的快速上升时间。

      7、光探测器的测量范围规格

验光计与光探测器结合的测量范围由验光计的测量范围规格和探测器头的响应度计算得出，如下：

         • 偏移信号

            = 最大分辨率 = 仪表电流偏移信号 / 检测器灵敏度

            样品： 0.1 pA (0.1E - 12 A) / 3 nA/(mW/cm²)（辐照度检测器）= 0.33 nW/cm²

         • 最小可测量辐射

            = 偏移信号 * 信噪比系数

            样本： 0.33 nW/cm² * 50 = 17 nW/cm²

         • 最大可测量辐照度*

            = 最大信号电流检测器/检测器灵敏度

            样品： 1 mA (10E - 3 A) / 3 nA/(mW/cm²) = 333333 W/cm²

         • 显示范围

            = 偏移信号到最大可测量信号

            样本： 0.33 nW/cm² 至 333333 W/cm²

         • 测量范围

            = 最小可测量辐照度到最大可测量辐照度

            样品： 17 nW/cm² 至 333333 W/cm²

            * ) 最大可测量辐照值也可能受到热辐射、强紫外线辐射或最终用户必须考虑的其他应用相关参数的限制。

      三、P-9801 电流放大器/验光计的技术规格

产品图

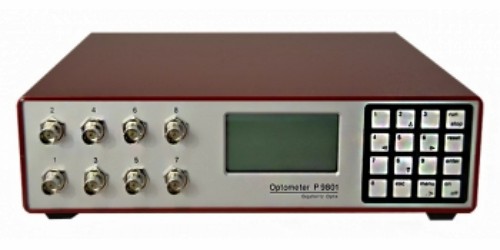

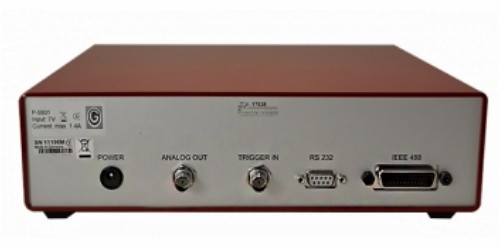

P-9801 验光仪正面	P-9801 验光仪背部

      四、可与 P-9801 电流放大器/验光计配置的仪器设备

         • VL-3701：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。

         • VL-3702：用于测量明视照度（以 Lux [lx] 为单位）的探测器头。 B 级，f1 ≤ 6 %。

         • VL-3704：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。

         • VL-3705：用于测量暗视照度的探测器头（以 Lux [lx] 为单位）。

         • PD-9310A：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器，校准证书。

         • PD-9310B：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 6 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器、校准。

         • PD-9310B-N：非常高灵敏度的探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，28nA/lx，无扩散器，用于验光计和放大器、校准。

         • VL-1101 + UMPA-0.5-11-RD Detector head：用于测量明视照度（以 Lux [lx] 为单位）的模块探测器头。特点： UMPA 适配器，可与积分球一起使用，可与验光计和放大器一起使用，校准证书。

         • LDM-9810：用于测量明视点亮度（以 cd/m² 为单位）的探测器头。特点：可选 20'、1° 和 6° 视角、取景器、可对焦消色差镜头，用于验光计和放大器、校准证书。

         • LDM-9901：用于测量明视点亮度（以 cd/m² 为单位）的探测器头。

         • VL-3701 with SRT-M37-L：探测器头用于测量明视照度（lx）和亮度（cd/m²）。

         • PD-9310 with SRT-M37-L：高灵敏度探测器头可测量明视亮度（以 cd/m² 为单位）。特点：前透镜适用于 1°、2°、5° 或 10° 视角，适用于验光计和放大器、校准证书。

         • VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。

         • ISD-5-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。

         • ISD-10-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。

         • TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。

         • PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用检测头。特点： 1 cm² 硅光电二极管、可更换滤光片和余弦扩散器，可与验光计和信号放大器一起使用。

         • RW-3701：用于测量辐照度（W/m²）的探测器头。

         • RW-3702：用于测量辐照度（W/m²）的探测器头。

         • RW-3703：用于测量辐照度（W/m²）的探测器头。

         • RW-3704：用于测量辐照度（W/m²）的探测器头。

         • RW-3705：用于测量辐照度（W/m²）的探测器头。

         • RW-3708：用于测量辐照度（W/m²）的探测器头。

         • UV-3701：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3702：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-315nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3703：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 200/250-280nm (UV-C)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3710：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 320-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3711：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-320nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3716：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 305-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。

         • UV-3717：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400 nm (UV-A)，辐射 > 400 nm 的低串扰，余弦视场，用于验光计和放大器，校准证书。

         • UV-3719：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 250-400nm（UV），余弦视场，适用于验光计和放大器，校准证书。

         • UV-3720：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 240-320nm（UV），余弦视场，适用于验光计和放大器，校准证书。

         • UV-3718：用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。

         • RCH-102：用于 UVA 和蓝光固化过程中高强度照射的检测头，采用刚性纤维。

         • ISD-5-Si：用于检测激光功率（W）的积分球检测器。

         • ISD-5P-Si：用于检测激光功率（W）的积分球检测器。

         • ISD-10-Si：用于检测激光功率（W）的积分球检测器。

         • ISD-15-Si：用于检测激光功率（W）的积分球检测器。

         • ISD-30：用于检测激光功率（W）的积分球检测器。

         • PD-11 Series：带 DP-11 安装座的探测器头。

         • UV-3706：用于测量胆红素光疗中辐照度 W/m² 的探测器头。特点：胆红素光化响应度，余弦视场，与验光计一起使用，校准证书。

         • UV-3711-308：用于测量 308nm 准分子激光器辐照度（W/m²）的探测器头。特点：308nm处光谱响应度平坦。余弦视场，与 P-9710 验光计结合进行剂量测量，校准证书。

         • UV-3709：用于蓝光危害测量的探测器。特点：单细胞检测器，BLH 光化辐照度，与验光计配合使用，校准证书。

         • UV-3725：用于测量空气消毒应用中 UV-C 254 nm 辐照度的探测器。

         • PS-3701：植物生长检测头。

         • PS-3702：植物生长检测头。

         • PS-3703：植物生长检测头。

         • RW-37 with SRT-M37-L：用于测量辐照度（W/m²）和辐射度（W/(m²sr)）的探测器头。

         • ISD-5P-SiUV：积分球探测器配备紫外增强型硅光电二极管和 50 毫米球体，激光功率（W）。

         • ISD-5P-IGA：带 InGaAs 光电二极管和 50 mm 球体的积分球探测器，用于激光功率（W）。

         • S-SDK-P9801：适用于 P9801 变体的软件开发套件。

         • S-P9801：适用于 P9801 变体的应用软件。

      五、更多与 P-9801 电流放大器/验光计类似的产品

         • P-9802：实验室用电流放大器（验光计），最多可配备 24 个测量头。

         • P-2000：二通道验光仪。
