德国 Gigahertz-Optik P-9710 是一款用于测量 CW、单脉冲和调制辐射的高端验光仪。
• 适用于所有探测器头的验光计，带校准数据插头；
• 测量模式：CW、脉冲能量、剂量、峰峰值、有效发光强度（Blondel-Rey）、数据记录仪等；
• 通过脉冲展宽进行精确的脉冲测量；
• 极低的噪声水平和低电流水平检测；
• 电池和主电源，RS232。
P-9710-1 验光仪是 Gigahertz-Optik 设计的一款高品质移动设备。其信号放大器为探测器的信号电流提供了高达 2 mA 的宽动态范围。噪声等效电流信号低至 0.1 pA。该器件有八个增益范围，可以手动或自动选择进行调整以匹配信号电平。
P-9710-1 验光计的特性之一是输入放大器的积分时间短，仅在 100 µs 左右。这样可以通过多次测量并取平均值来减少信号噪声。 100 µs 积分时间还可以执行许多其他测量功能：
• CW 测量模式下的可调积分时间；
• 具有噪声比例（峰峰值）的 CW 测量；
• 峰值测量；
• 短光脉冲的脉冲能量测量；
• 剂量测量；
• 快速数据记录器可记录多达 12000 个测量值。
作为验光计使用时，P-9710-1 可以与所有提供的用于光度和辐射测量的探测器头结合使用。插入的探测器头决定光度或辐射测量尺寸以及测量的光谱范围。 Gigahertz-Optik 提供适用于各种测量任务的各种探测器头。验光仪的信号输入放大器提供非常宽的动态范围，以便将设备调整为具有各种灵敏度和光辐射强度的探测器。探测器头的校准数据保存在探测器头的校准数据插件中。
将带有校准数据插头的探测器头连接到 P-9710-1 验光仪上后，会自动应用其校准数据以及设备设置。这确保基本上排除了因更换测量头而可能导致的不当操作。
P-9710-1 验光仪可通过其 RS232 接口连接到 PC。
P-9710-1 验光仪具有十八种不同的测量模式，可以使用用户友好的菜单轻松选择，从而实现其多功能应用。
与 P-9710-1 不同，P-9710-2 验光仪在所有八个增益范围内均具有 20 ms 标准时间常数。因此，短于 1 ns 的光脉冲被拉伸至 20 ms。然后可以使用验光计的 100 µs 采样率精确测量拉伸脉冲的脉冲能量。
与验光计 P-9710-2 类似，P-9710-4 在所有八个增益级别中也具有 20ms 标准时间常数。除了通过键盘手动启动外，还可以通过触发输入远程启动剂量测量。
| （1）常规规格 | |||
| 测量数量： | 安培（绝对校准），光测量单位取决于所使用的探测器头。比率以百分比、对数和因子的形式表示。 | ||
| P-9710-1： | 适合移动使用的高品质验光计。跨阻放大器，具有 8 个增益级别的可变上升时间。主要用于CW测量。 | ||
| P-9710-2： | 相当于验光计 P-9710-1，但所有八个增益级别的时间常数均为 20ms。主要用于测量单脉冲的脉冲能量。 | ||
| P-9710-4： | 相当于验光计 P-9710-2，具有额外的触发输入，用于同步触发脉冲能量测量。 | ||
| （2）规格参数 | |||
| 显示器： | 字母数字液晶显示屏，2行，每行16个字符，字符高度5毫米，LED背光可打开和关闭。 | ||
| 探测器接口： | 9针DSUB | 偏移校正： | 超出校正范围 |
| 模拟输出： | 输出电压对应于信号放大器的输入电流。连接插头：TRIAD01 5针（泰科） | ||
| 信号放大器： | 跨阻放大器与电压放大器串联。共有八个增益级别，可手动和自动选择测量范围。 | ||
| 连续波积分时间： | 100 μs – 5.9999 s | 脉冲积分时间： | 10 ms – 199.99 s |
| 参数调整： | 通过 RS232 或使用正面的控制面板。设置永久保存（EEPROM）。可以保存十种不同的设置 | ||
| 校准： | 保存在检测器终端（EEPROM）中。支持最多包含 250 个值的光谱响应度校准值表。两个波长点之间的插值也是可能的。也可以通过键盘手动输入校准值。 | ||
| 数据记录仪： | 最大12288条，永久保存在闪存中 | 键盘： | 10 个按钮，菜单引导 |
| 测量范围 | ||||||
| 8（2.000 mA 至 0.1 pA）手动或自动量程 | ||||||
| 范围编号 | 范围（A/V） | 最大范围 | 转换率(10 - 90%) variant -1 | 转换率(10 - 90%)variant -2 / -4 | 增益误差/线性误差（@20°C） | 增益 (A/V)模拟输出 |
| 0 | 1x10-3 | ±2.000mA | 2 ms | 20 ms | <0.1 % | 1x10-3 |
| 1 | 1x10-4 | ±200.0 µA | 2 ms | 20 ms | <0.1 % | 1x10-3 |
| 2 | 1x10-5 | ±20.00 µA | 3 ms | 20 ms | <0.1 % | 1x10-5 |
| 3 | 1x10-6 | ±2.000 µA | 3 ms | 20 ms | <0.1 % | 1x10-5 |
| 4 | 1x10-7 | ±200.0 nA | 4 ms | 20 ms | <0.1 % | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 4 ms | 20 ms | <0.1 % | 1x10-7 |
| 6 | 1x10-9 | ±2.000 nA | 10 ms | 20 ms | <0.12 % | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 10 ms | 20 ms | <0.52 % (for currents larger 10 pA) | 1x10-9 |
| （3）其它规格 | |||
| 电源： | 可充电电池，电池容量：3.7 V，1400 mAh； | ||
| 可充电电池，电池容量：6 V，500 Ah（2017年之前的版本）； | |||
| 工作时间：显示屏背光打开时 5 小时，显示屏背光关闭时 12 小时； | |||
| 用于插入式电源装置的 5.5 毫米/2.5 毫米/9.5 毫米插座。 | |||
| 接口： | RS232（9600 波特率、8 个数据位、1 个停止位、无奇偶校验） | ||
| 插头：TRIAD01 (Tyco) | |||
| 温度范围： | 工作：(5 至 40) °C 存储：(-10 至 50) °C | 湿度： | <80%，非冷凝 |
| 尺寸： | 195 mm x 100 mm x 40 mm/500克 | ||
| 信息： | 建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，应予以考虑。 | ||
| 产品图 | |
 |  |

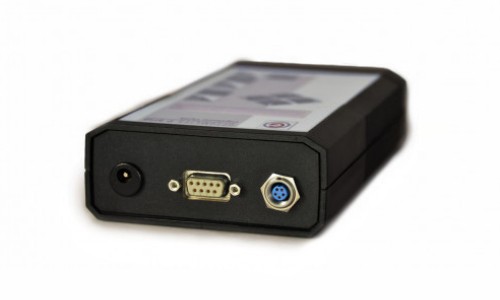

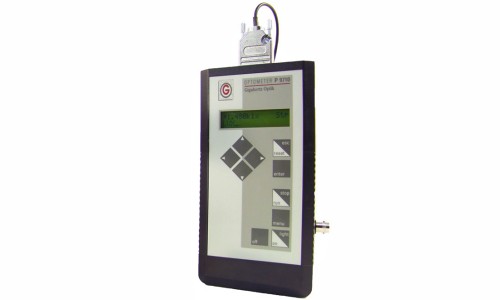

| P-9710-4 提供触发输入，用于远程控制触发测量 | 验光仪 P-9710 提供电源连接、带有校准数据插头的检测头和 RS232 接口（从左到右）。 |
• VL-3701：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• VL-3702：用于测量明视照度（以 Lux [lx] 为单位）的探测器头。 B 级，f1 ≤ 6 %。
• VL-3704：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• VL-3705：用于测量暗视照度的探测器头（以 Lux [lx] 为单位）。
• PD-9310A：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器，校准证书。
• PD-9310B：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 6 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器、校准。
• PD-9310B-N：非常高灵敏度的探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，28nA/lx，无扩散器，用于验光计和放大器、校准。
• LDM-9810：用于测量明视点亮度（以 cd/m² 为单位）的探测器头。特点：可选 20'、1° 和 6° 视角、取景器、可对焦消色差镜头，用于验光计和放大器、校准证书。
• LDM-9901：用于测量明视点亮度（以 cd/m² 为单位）的探测器头。
• PD-9310 with SRT-M37-L：高灵敏度探测器头可测量明视亮度（以 cd/m² 为单位）。特点：前透镜适用于 1°、2°、5° 或 10° 视角，适用于验光计和放大器、校准证书。
• ISD-5-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。
• ISD-10-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。
• ISD-15P-VL：用于 2π 光源光通量 (lm) 的积分球检测器。
• MD-37-SU100-VL：带 M30x1 安装座的光度检测头。
• MD-37-SU100-VLS：带 M30x1 安装座的暗视探测器头。
• PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用检测头。特点： 1 cm² 硅光电二极管、可更换滤光片和余弦扩散器，可与验光计和信号放大器一起使用。
• RW-3701：用于测量辐照度（W/m²）的探测器头。
• RW-3702：用于测量辐照度（W/m²）的探测器头。
• RW-3703：用于测量辐照度（W/m²）的探测器头。
• RW-3704：用于测量辐照度（W/m²）的探测器头。
• RW-3705：用于测量辐照度（W/m²）的探测器头。
• RW-3708：用于测量辐照度（W/m²）的探测器头。
• RCH-102：用于 UVA 和蓝光固化过程中高强度照射的检测头，采用刚性纤维。
• ISD-5-VISNIR：积分球检测器，用于检测 2π 源的辐射功率（W）。
• ISD-0.8-SiLP：激光功率（W）上升时间短的积分球检测器。
• ISD-1.6-Si：用于检测激光功率（W）的积分球检测器。
• ISD-3P-Si：用于检测激光功率（W）的积分球检测器。
• ISD-5-Si：用于检测激光功率（W）的积分球检测器。
• ISD-5P-Si：用于检测激光功率（W）的积分球检测器。
• ISD-10-Si：用于检测激光功率（W）的积分球检测器。
• ISD-15-Si：用于检测激光功率（W）的积分球检测器。
• ISD-30：用于检测激光功率（W）的积分球检测器。
• PD-11 Series：带 DP-11 安装座的探测器头。
• MD-37 series：带 M30x1 安装座的探测器头。特点：模块化探测器，适用于 MD-37、SRT 和其他配件，Si、SiLP、InGaAs、SiC、GaP 光电二极管，适用于验光计和信号放大器。
• PS-3701：植物生长检测头。
• PS-3702：植物生长检测头。
• PS-3703：植物生长检测头。
• S-P9710：适用于 P9710 变体的应用软件。
• VL-1101 + UMPA-0.5-11-RD Detector head：用于测量明视照度（以 Lux [lx] 为单位）的模块探测器头。特点： UMPA 适配器，可与积分球一起使用，可与验光计和放大器一起使用，校准证书。
• VL-3701 with SRT-M37-L：探测器头用于测量明视照度（lx）和亮度（cd/m²）。
• VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。
• TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。
• UV-3701：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3702：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-315nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3703：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 200/250-280nm (UV-C)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3710：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 320-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3711：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-320nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3716：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 305-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3717：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400 nm (UV-A)，辐射 > 400 nm 的低串扰，余弦视场，用于验光计和放大器，校准证书。
• UV-3719：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 250-400nm（UV），余弦视场，适用于验光计和放大器，校准证书。
• UV-3720：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 240-320nm（UV），余弦视场，适用于验光计和放大器，校准证书。
• UV-3718：用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。
• LP-9901：用于测量激光辐射功率（W）和激光辐照度（W/m²）的探测器头。
• UV-3706：用于测量胆红素光疗中辐照度 W/m² 的探测器头。特点：胆红素光化响应度，余弦视场，与验光计一起使用，校准证书。
• UV-3711-308：用于测量 308nm 准分子激光器辐照度（W/m²）的探测器头。特点：308nm处光谱响应度平坦。余弦视场，与 P-9710 验光计结合进行剂量测量，校准证书。
• LDM-9811：扩展光源的蓝光和视网膜热危害探测器。特点：1.7mrad、11mrad 和 100mrad 视场。取景器，可聚焦，与验光仪一起使用，校准证书。
• UV-3709：用于蓝光危害测量的探测器。特点：单细胞检测器，BLH 光化辐照度，与验光计配合使用，校准证书
• UV-3725：用于测量空气消毒应用中 UV-C 254 nm 辐照度的探测器。
• RW-37 with SRT-M37-L：用于测量辐照度（W/m²）和辐射度（W/(m²sr)）的探测器头。
• ISS-5P：光谱辐射积分球源。
• ISS-5P-SR-FS：积分球源用作荧光光谱中光谱辐射度的传递标准。
• S-SDK-P9710：P9710 变体的软件开发套件。
• X1：四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
• P-2000：二通道验光仪。
• P-9801：8 通道高级电流放大器/验光计。
• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。
