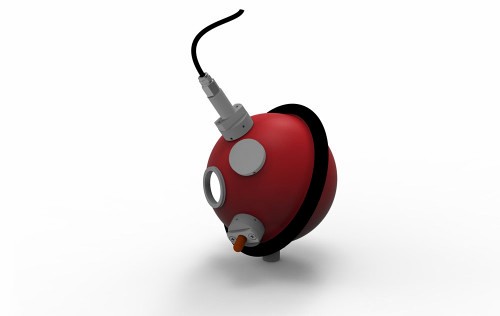

德国 Gigahertz-Optik ISD-10-Si 是一款用于检测激光功率（W）的积分球检测器/探测头。它具有 ISD-10-Si-1、ISD-10-Si-2 及 ISD-10-Si-4 三个细分型号。
• 100 毫米球体直径；
• 15 毫米直径端口；
• BaSO 4涂层；
• 400 nm - 1100 nm 响应度；
• 用于验光计和信号放大器。
直径为 100 mm 的 ISD-10-Si 积分球探测器，配置用于测量发散角高达 64°、峰值功率高达 100 W 的激光和激光二极管。
ISD-10 积分球探测器具有 100 毫米直径积分球，具有 25.4 毫米直径的大测量端口，使其适合与较大直径的激光束（如激光测距仪）一起使用。球体涂有硫酸钡 (ODP97)。
如果需要，可以使用端口变径器将测量端口减小到更小的直径。
ISD-10-Si 积分球检测器配备硅二极管，覆盖400 nm至1100 nm的波长范围。
安装在 ISD-10-Si 探测器前面的漫射窗使探测器能够对几乎整个积分球表面的反射辐射进行积分，从而最大限度地减少由第一束反射引起的热点。
ISD-10-Si 检测器放置在靠近测量端口的位置，可在球体内获得较大的接收角，而无需直接照射检测器。这样就无需使用挡板。
除了 ISD-10-Si 检测器端口和测量端口外，ISD-10 还配备了两个附加端口：
• SMA 连接器，用于将光谱辐射计的光纤连接到球体。
• 辅助端口，例如用于替代校正。
| （1）规格参数 | |||
| 球体直径： | 100 mm | 端口尺寸： | 15 mm |
| 涂层： | ODP97 | 光谱范围： | 400 nm - 1100 nm 硅光电二极管 |
| 典型响应度： | 1.6 mA/W @ 633 nm； 1.9 mA/W @ 900 nm。 | 最大信号电流： | 1 mA |
| 电缆长度： | 2 m | 插头类型： | -1,-2,-4 |
| 光谱范围： | (400 - 1100) nm | 上升时间： | 0.5 µs |
| 温度范围： | (5 - 40)°C | ||
| 校准： | 在 400 至 1100 nm 范围内以 10 nm 步长校准 A/W 光谱响应度。 | ||
| （2）测量范围 | ||||
| 传感器 | min (0.1 pA NEI) | max (200 µA) | max (1 mA) | 单位 |
| ISD-10-Si @ 633 nm | 6.25E-11 | 1.25E-01 | 6.25E-01 | W |
| ISD-10-Si @ 900 nm | 5.26E-11 | 1.05E-01 | 5.26E-01 | W |
| （可衰减） | ||||

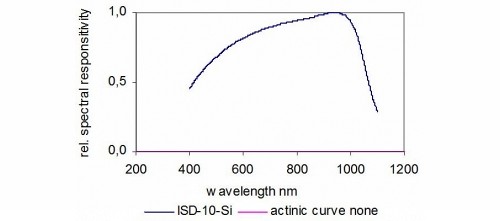

ISD-10-Si 典型光谱响应度
• P-9710：用于测量 CW、单脉冲和调制辐射的高端验光仪。
• X1：四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
• P-2000：二通道验光仪。
• P-9801：8 通道高级电流放大器/验光计。
• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。
• ISD-5P-Si：用于检测激光功率（W）的积分球检测器。
• ISD-15-Si：用于检测激光功率（W）的积分球检测器。
• ISD-5P-SP：光功率计检测器，用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量。
• ISD-10P-SP：用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
• ISD-1.6-SP-Vxx：用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
