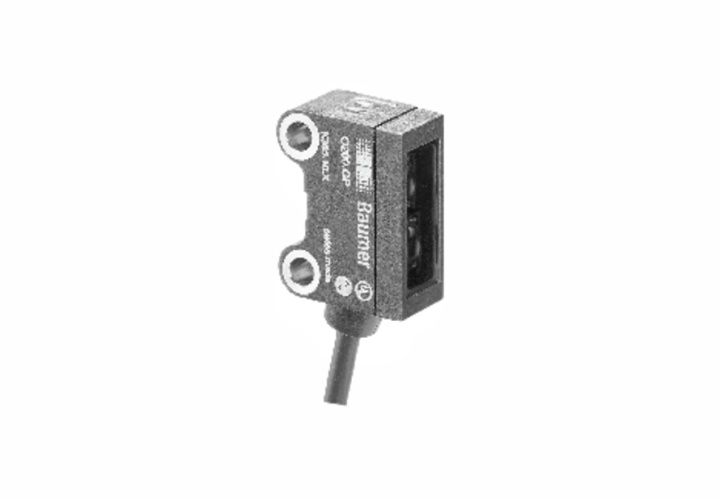

堡盟 Baumer O200.GP-NV1T.72CV 是一款微型的、具有背景抑制功能的漫反射传感器,货号: 11212612,应用于目标物检测。
• 类型:背景抑制型;
• 感应距离:20 … 120 mm;
• 光源:脉冲PinPoint LED;
• 输出电路:NPN 互补;
• 感应距离调节:qTeach;
• 机械安装:光滑套筒 (不锈钢);
• 连接方式:电缆,4针,2 m;
• 工作温度:-25 … 50 °C;
• 防护等级:IP67。

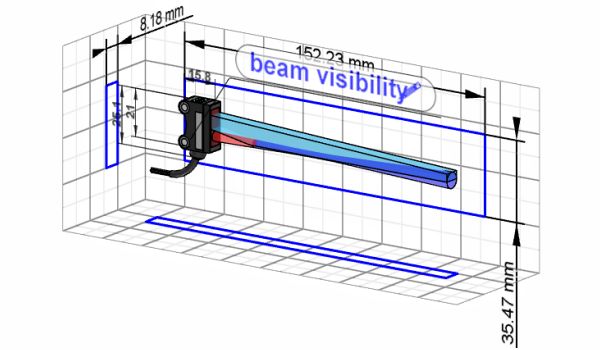

3D模型图
(1)基本参数 | |
类型 | 背景抑制型 |
感应距离 Tw | 20 … 120 mm |
感应范围 Tb | 3 … 132 mm |
可识别的最小物体类型 | 0,25 mm (距离40 mm) |
上电指示灯 | 绿色LED |
调节/镜头受污指示灯 | 闪烁的输出指示灯 |
输出指示灯 | 黄色LED |
感应距离调节 | qTeach |
交互影响抑制 | 是 |
光轴校准 | < 1.5° |
(2)光源 | |
光源 | 脉冲PinPoint LED |
波长 | 644 nm |
(3)电气参数 | |
响应时间 / 释放时间 | < 0,5 ms |
电源电压范围 +Vs | 10 … 30 VDC |
最大电流消耗(无负载) | 40 mA (@ 10 VDC) |
典型电流消耗 | 16 mA (@ 24 VDC) |
压降 Vd | <2 VDC |
输出功能 | 亮通/暗通 |
输出电路 | NPN互补 |
输出电流 | 50 mA |
短路保护 | 是 |
反极性保护 | 是 |
(4)机械参数 | |
宽度 / 直径 | 8 mm |
高度 / 长度 | 25,1 mm |
深度 | 15,8 mm |
类型 | 矩形 |
机械安装 | 光滑套筒 (不锈钢) |
外壳材质 | 塑料(ASA、PMMA) |
前端光学元件 | PMMA |
连接方式 | 2米直接出线,4针 |
电缆特性 | PVC / PVC 4 x 0,08 mm² |
(4)环境条件 | |
防护等级 | IP 67 |
工作温度 | -25 … +50 °C |
图纸 | |

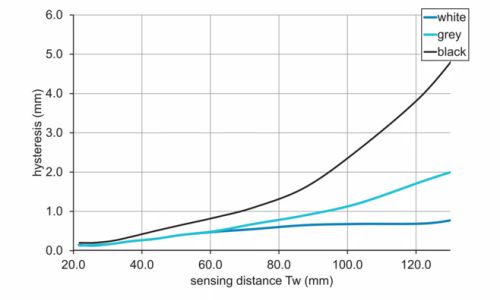

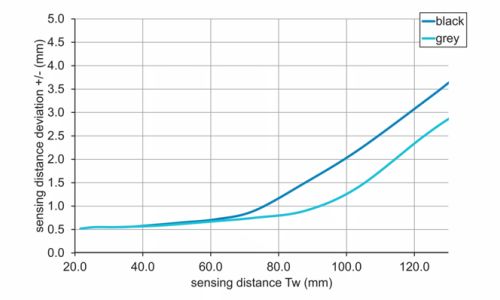

感应距离图 | 磁滞曲线 |
![]() | ![]() |

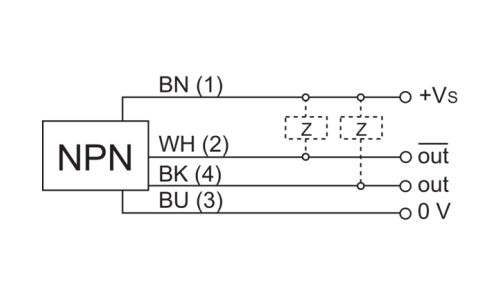

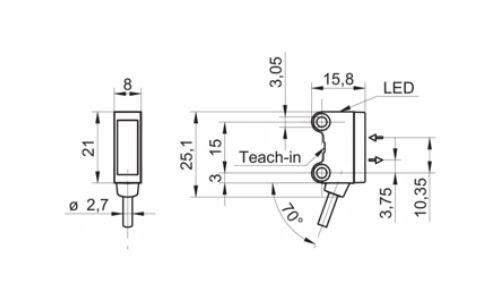

尺寸图 | 接线图 |
![]() | ![]() |

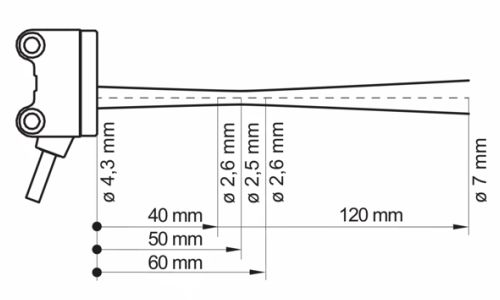

典型光束特性 | |
![]() |
