堡盟 Baumer UNDK 10P8914 微型超声波接近传感器|纤细的矩形设计，货号：10161451。
• 感应范围：10 … 200 mm；
• 输出电路：PNP 常开 (NO) / 常闭 (NC)；
• 调节方式：自学习；
• 连接方式：2米电缆；
• 工作温度：-10 … 60 °C；
• 防护等级：IP 67。

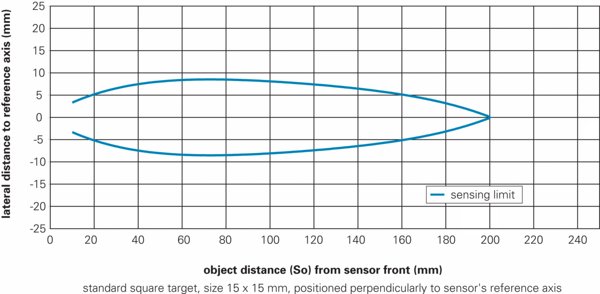

典型声锥纵面
| （1）基本参数 | |
| 感应范围 Sd | 10 … 200 mm |
| 感应范围远端限值 Sde | 30 … 200 mm |
| 典型迟滞 | 4 % Sde |
| 重复精度 | 0,5 mm |
| 温漂 | < 0.18% Sde/K |
| 响应时间 ton | < 15 ms |
| 释放时间 toff | < 15 ms |
| 声波频率 | 380 kHz |
| 调节 | 自学习 |
| 对准器 | 目标物指示灯闪烁 |
| 输出指示灯 | 绿色LED |
| （2）电气参数 | |
| 电源电压范围 +Vs | 12 … 30 VDC |
| 最大电流消耗（无负载） | 35 mA |
| 输出电路 | PNP常开/常闭 |
| 输出电流 | 200 mA |
| 压降 Vd | <2 VDC |
| 残余纹波 | < 10 % Vs |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 类型 | 矩形 |
| 外壳材质 | 塑料（ASA） |
| 宽度 / 直径 | 10,4 mm |
| 高度 / 长度 | 27 mm |
| 深度 | 14 mm |
| 连接方式 | 2米直接出线 |
| （4）环境条件 | |
| 工作温度 | -10 … +60 °C |
| 防护等级 | IP 67 |

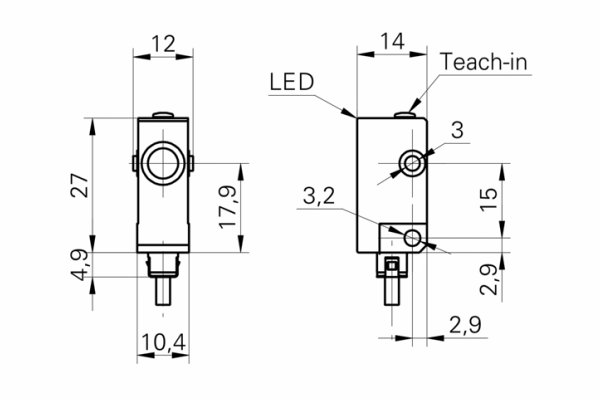

尺寸图

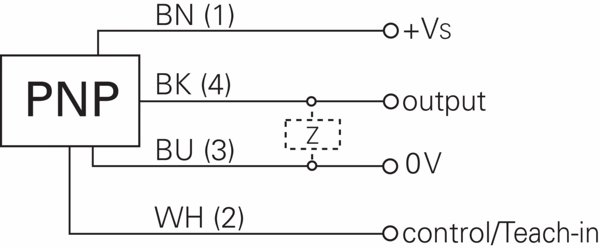

电路图
