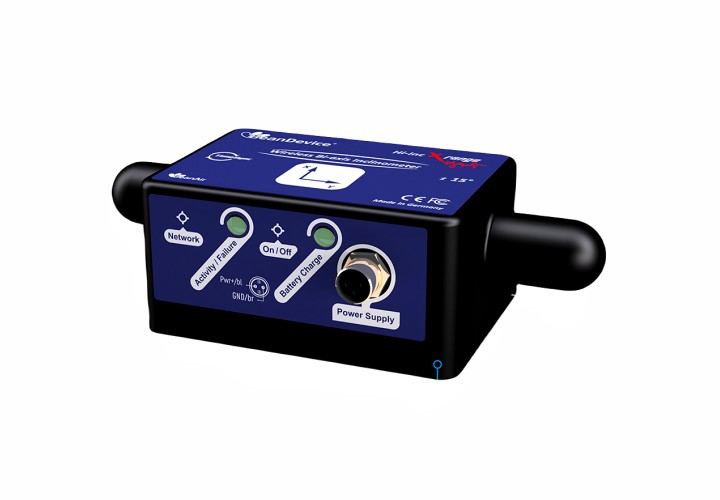

德国 BeanAir BeanDevice® 2.4GHz HI-Inc Xrange 无线物联网倾角传感器|倾斜/倾角/坡度监测|高性能版本。
BeanDevice® 2.4GHz HI-INC XRange有四个版本（测量范围： ±30° ，螺钉/磁性安装），是一款带有集成数据记录器的无线倾斜仪。具有防水（IP67/Nema 6）和轻质铝制外壳（100x71x38mm，217g）、超低功耗（睡眠模式下 30 µA）、可存储多达 800 万条数据日志的集成数据记录器等特点作为一款微型天线罩全向天线，最大无线范围可达 500 米 (LOS)，这款无线加速度计非常适合所有类型的工业应用。
虽然绝大多数无线传感器在恶劣的工业环境中都表现出了局限性，但BeanDevice® 2.4GHz HI-INC XRange 集成了创新的天线分集设计，可提高遭受随机和多样化干扰的环境中的无线电链路质量。天线分集可将无线链路的质量和可靠性提高 30%。
高性能 MEMS 倾角计和 5 阶抗混叠滤波器（可由用户远程编程）相结合，可实现极高的精度（25°C 时双轴 ±15° 版本为 ±0.005°）。我们出色的 TimeSync® 功能可以通过无线传感器网络实现 ±2.5ms 的时间同步。它有助于增强数据融合和模态分析的用户体验。寻求快速、轻松地与第三方软件集成的用户可以选择我们的BeanGateway® 2.4GHz上提供的ModBus TCP/RTU/ASCII 协议。
• 高精度双轴倾角仪，测量重复性好（双轴±30°版本为±0.006° ）。
• 时间同步无线传感器网络（精度±2.5ms）。
• 防水IP67外壳（Nema 6）。
• 集成锂离子电池充电器。
• 嵌入式数据记录器：多达 800 万个数据点（带事件约会）。
• 依靠 Beanair® 开发的无线电天线分集实现出色的无线电链路。
| （1）产品参考：BND-2.4GHz-HI-INC- MR -XR- PS - MO | ||
MR –测量范围： - 30B：bi-axis ±30° | PS-电源： - RB：内部可充电电池 - XT：外部原电池 | MO - 安装选项 SCM -螺丝安装盖 MM -磁性安装盖 |
| 示例2：BND -2.4GHz- HI-INC-30B-XR-RB-SCM ，高性能无线双轴倾角仪，测量范围±30°，外部电源，螺钉安装。 | ||
| （2）传感器规格 | |
| 测斜仪技术 | 精确且低功耗的 MEMS 技术 |
| 测量分辨率（带宽 10 Hz） | 0,001° |
| 噪音密度 | 0.0004°/√Hz |
| 测量重复性（满量程，@ 25°C，每 2 秒静态测量模式） | ±0.006° for bi-axis ±30° version |
| 长期稳定性 (@23°C) | <0.004° |
| 失调温度依赖性（温度范围 –25°C 至 +85°C） | ±0.002°/°C |
| 灵敏度温度依赖性（温度范围 –25°C 至 +85°C） | ±0.005 %/°C 带温度补偿 |
| 模数转换器 | 具有温度补偿功能的 16 位 SAR 架构（逐次逼近寄存器） |
| 传感器频率响应 (-3 dB) | DC to 28 Hz |
噪声谱密度 DC to 100 Hz | 0.0004°/√Hz |
| 抗锯齿硬件滤波器 | 巴特沃斯五阶滤波器 – 截止频率：1 Hz to 100 Hz 远程可编程 (BeanScape®) |
| （3）可通过 BeanScape® 2.4GHz 软件进行配置 | |
数据采集模式 （SPS = 每秒采样数） | 静态数据采集：低占空比数据采集 (LDCDA) 和报警模式（基于报警阈值）。 测量心跳1s to 24 hour。 动态数据采集（不适用于带有参考扩展名 XT 的设备）：流式传输和 SET（带事件触发的流式传输）模式 。 |
| 报警阈值 | 三级警报：警报 < 操作 < 警报 |
| 采样率（流媒体和SET模式） | 最低：1 SPS |
| 最大值：每轴 100 SPS | |
可编程截止频率 （抗混叠滤波器） | 1-100 Hz |
| 电源模式 | 省电模式和活动电源模式（XT 版本不可用，外部电源）。 |
| （4）射频规格 | |
| 无线技术 | 超高功率和免许可 2.4Ghz 无线电技术(IEEE 802.15.4E) |
| 无线传感器网络拓扑 | 点对点/星型 |
| 数据速率 | 250 Kbits/s |
| 射频特性 | ISM 2.4GHz – 16 个通道。 BeanAir® 设计的天线分集架构 |
| 发射功率 | +18 dBm |
| 接收灵敏度 | -104 dBm |
| 最大无线电范围 | 视线范围内 500 m |
| 非视距内 30-100 m | |
| 天线 | 具有天线分集功能的全向天线罩天线 |
| 增益：3 dBi | |
| 防水等级IP67 | |
| （5）嵌入式数据记录仪 | |
| 存储容量 | 多达 800 万个数据点 |
| 无线数据下载 | 下载完整内存需要20分钟（平均时间） |
| （6）TimeSync 功能：通过无线传感器网络 (WSN) 进行时钟同步 | |
| 时钟同步精度 | ±2.5 ms (at 25°C) |
| 晶体规格 | 公差±10ppm，稳定性±10ppm |
| （7）环境和机械 | |
| 套管 | • 铝AL6061 & 防水外壳 |
| • 尺寸（长x宽x高）：100 x 71 x 38（不带天线罩天线，带安装孔眼） | |
• 重量（含内置电池）： • 225克（螺丝安装） • 252g（磁性安装） | |
| 抗冲击 | 150g during 50 ms |
| 工作温度 | RB：内置可充电电池 -40 °C to +60 °C |
XT：外部电源 电池放电期间 -40 °C to +75 °C | |
| 规范和无线电认证 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| • FCC (North America) | |
| • ARIB STD-T66 Ver 3.6 | |
| • ROHS - Directive 2002/95/EC | |
| 底盘 | • 黑色阳极氧化铝 AL 7075，具有坚固的三点安装。 |
| • 螺钉安装选项：设备应使用3 个尺寸为M5 的螺钉安装在平坦且光滑的表面上。安装扭矩5±1Nm。 | |
| • 磁铁安装选项：设备应安装在钢表面上。 | |
| IP|NEMA 评级 | IP67 | Nema 6 |
| （8）电源 | |
| 集成电池充电器 | 具有高精度电池监控功能的集成锂离子电池充电器： • 过压/过流/短路/欠压保护； • 电池温度监控。 |
| 3.3V 时的电流消耗 | • 数据采集期间：30 to 40 mA |
| • 无线电传输期间：80 mA @ 18 dBm | |
| • 省电模式期间：< 38 µA | |
| 外接电源 | 8-28VDC带反极性保护 |
| 可充电电池 | 高密度锂离子充电电池，容量为 950 mAh |

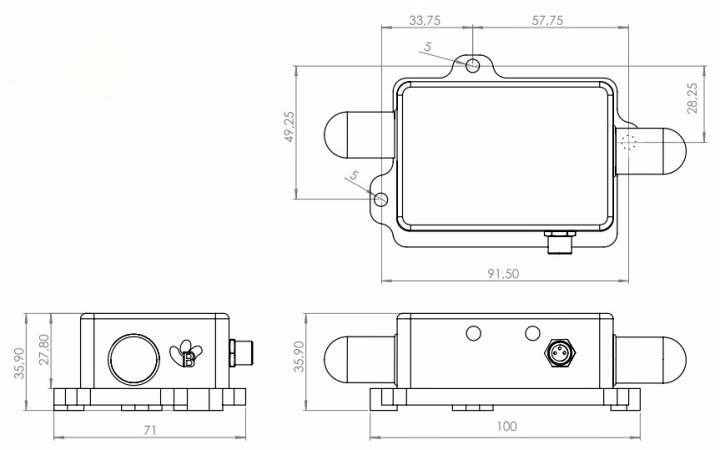

尺寸图

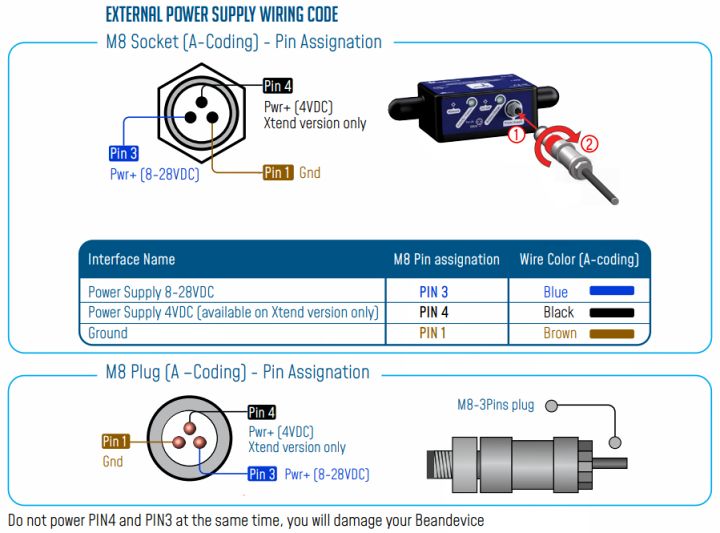

接线图

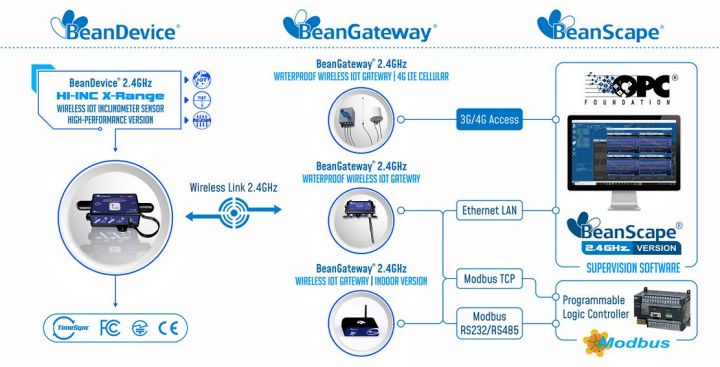

运行方式

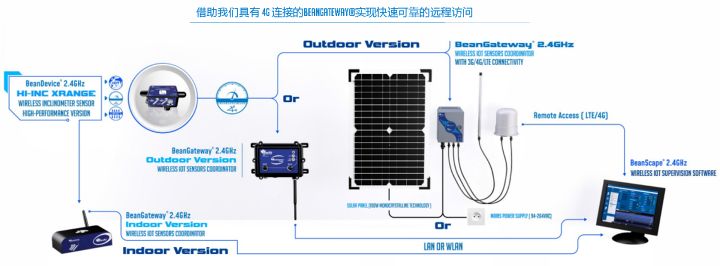

远程访问方式
• 土地测量；
• 结构健康监测（SHM）；
• 内置测试设备；
• 轨枕监控。

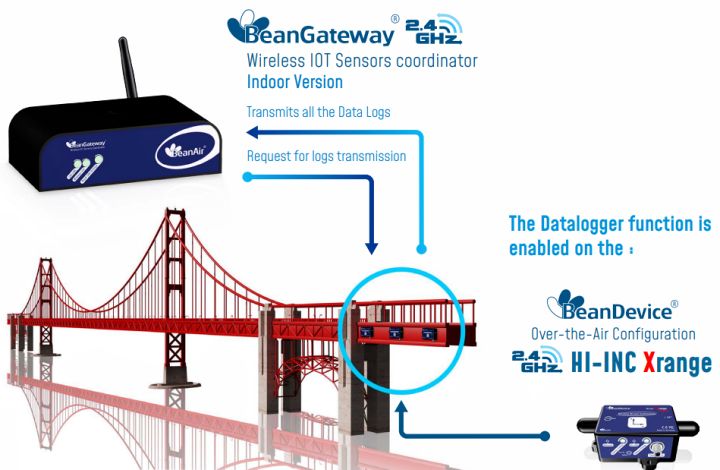

应用于桥梁结构倾斜监测
