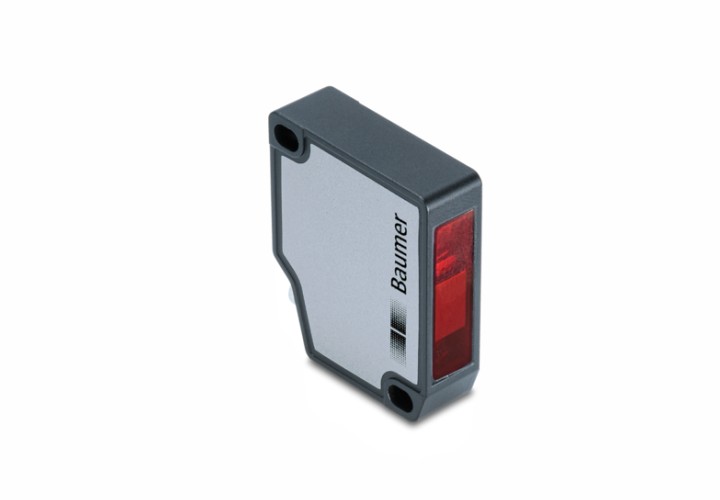

堡盟 Baumer OM30-P0550.HV.YIN 性能激光测距传感器，货号： 11231082。
•自动调整曝光时间，以便对变化的材料进行精确测量。
•对环境光有很高的免疫力，无论在什么环境条件下都能进行可靠的测量。
•精确测量的点光束形状。
•可调节的滤波器，可获得特别稳定的测量结果。
| （1）基本参数 | |||
| 类型：距离测量 | 测量距离 Sd：50 … 550 mm | 测量范围 Mr：500 mm | 调节：自学习：按钮 / IO-Link |
| 上电指示灯：绿色LED | 输出指示灯：黄色LED | 重复精度：2 … 86 µm | 线性误差：± 0,23 % MR |
| 光束类型：点激光 | 温漂：< 0.08% Sde/K | ||
| （2）光源 | |||
| 光源：脉冲红色激光二极管 | 波长：660 nm | 激光等级：2 | 最大脉冲功率：2 mW |
| 脉冲持续时间：0,001 ... 1,2 ms | 脉冲周期：0,2 ... 3,4 ms | ||
| （3）电气参数 | |||
| Response delay：0,4 ms | 测量频率：5000 Hz | 电源电压范围 +Vs：12 … 28 VDC | 最大电流消耗（无负载）：50 mA |
| 输出电路：模拟量和数字量 | 输出信号：4…20 mA / 2…10 mA | 负载电阻：< (+Vs - 9 V) / 0.02 A | 输出电流：100 mA |
| 短路保护：是 | 反极性保护：是，Vs到GND | ||
| （4）通信接口 | |||
| 接口：IO-Link V1.1 | IO-Link端口类型：A级 | 波特率：230.4 kBaud (COM3) | 周期时间：≥ 1 ms |
| 过程数据长度：48 位 | 过程数据结构： •智能传感器配置 - DMS PDI48.INT32_INT8 •位0 = SSC1 (距离) •位2 = 质量 •位3 = 报警 •位8-15 = 比例因子 •位16-47 = 32位测量值 | ||
| （5）机械参数 | |||
| 宽度 / 直径：13,6 mm | 高度 / 长度：49 mm | 深度：40,3 mm | 类型：矩形，正视型 |
| 外壳材质：压铸锌 | 前端光学元件：玻璃 | 连接方式：M8 接头，4针 | 重量：67 g |
| （6）环境条件 | |||
| 抗环境光干扰能力：< 100 kLux | 防护等级：IP 67 | 工作温度：-10 … +50 °C | 储存温度：-20 … +60 °C |
正弦振动： •IEC 60068-2-6:2008 •1 mm p-p (10 - 55 Hz)，单轴5分钟 •单轴30分钟 (55 Hz) | 半正弦振动： •IEC 60068-2-27:2009 •30 g / 11 ms，单轴单方向6次冲击 | ||

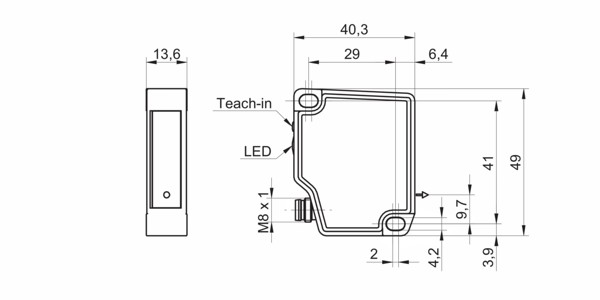

尺寸图

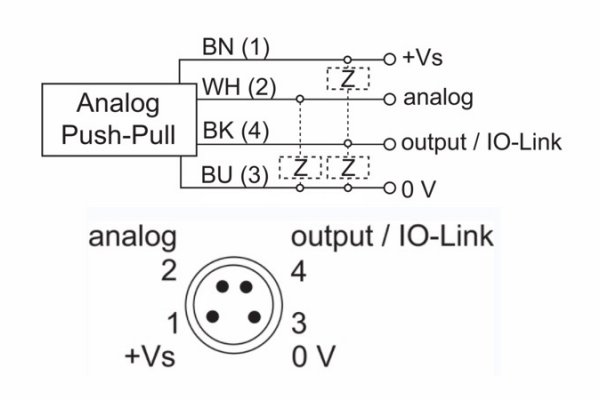

接线图及针角定义图

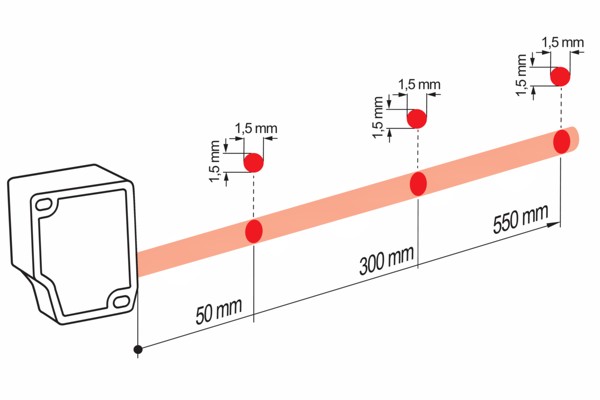

典型光束特性
