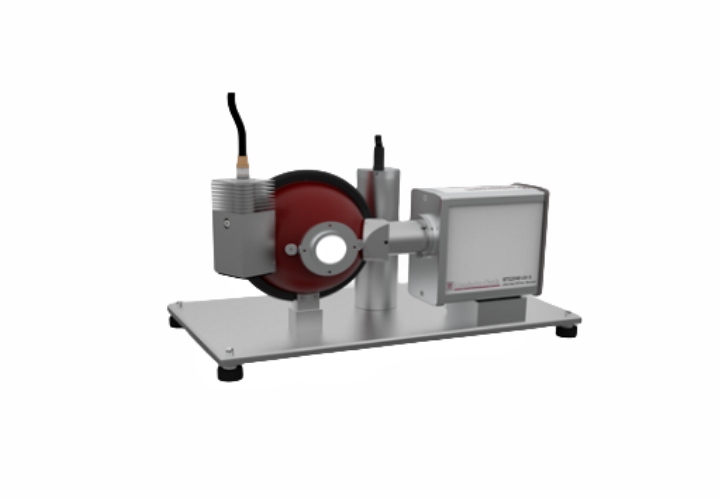

德国 Gigahertz-Optik TFUV10 用于测量 200 nm 至 550 nm UV LED 总辐射功率的光谱辐射计。
• 最低杂散光光谱辐射计。
• 100mm无荧光积分球、辅助灯和长效荧光还原灯。
• 硫酸钡或 ODM，只要您喜欢，我们都提供。两者都有优点和缺点。
• 可供用户重新校准系统的可选校准标准。
BN-LDSF-2P 测量过程中的 TFUV10-V01。
紫外光辐射（UV辐射）用于多种任务。它可用于改变材料的物理特性（辐射固化）或治疗牛皮癣等皮肤病。使用紫外线辐射对水、空气和固体表面进行消毒。紫外线辐射可以检测多种气体和生物分子。在紫外线辐射的人工辐射源中，紫外线 LED 正在成为迄今为止占主导地位的气体放电灯的重要替代品。尽管 UV LED 技术还很年轻，但它正在快速进步，特别是在 UVB 和 UVC 光谱范围内。测量 UV LED 总辐射功率的经典仪器是带有积分球的分光辐射计。
在设计 UV LED 积分球光谱辐射计时，必须考虑准单色 LED 辐射的特性。 LED 的单色紫外辐射会导致积分球涂层发出荧光，从而导致显着的测量误差，而传统的校正方法无法弥补这一误差。 Gigahertz-Optik 实验室的研究证实，硫酸钡涂层和积分球合成涂层在暴露于 < 250 nm 的 UVC LED 下时都会发出荧光。这种荧光是由随着时间的推移沉积在积分球涂层上的有机分子引起的。当UV-LED辐射<=230 nm激发时，荧光的辐射通量甚至可以达到UV-LED本身的辐射功率的量级。通过使用足够的紫外线辐射剂量照射有机分子可以降低荧光水平。从而，有机分子被破坏并且荧光被降低至低于计量检测极限的值。然而，这种措施没有持久效果，因为随着时间的推移，额外的有机分子会积累。
进一步的研究还表明，硫酸钡涂层的荧光少于合成涂层。此外，硫酸钡涂层的荧光减少具有更持久的效果（参见技术文章）。因此，与之前的指南相反，当需要最低荧光时，建议使用硫酸钡作为短波长紫外线测量应用的涂层材料。由于 Gigahertz-Optik 的 ODP97 硫酸钡涂层中的粘合剂剂量特别低，因此在永久紫外线照射下的长期稳定性主题并不那么重要，因为硫酸钡本身是紫外线稳定的。然而，合成涂层在深紫外线照射下仍然表现出更稳定的光谱反射性能。因此，涂层的选择还取决于应用。如果注重稳定性，则首选ODM，如果注重无荧光，则首选硫酸钡。然而，值得一提的是，尤其是TFUV10测量系统，即使在ODM的情况下，由于附带的老化灯，也能够减少用户现场的荧光，从而提供了一个非常好的通用测量系统。
Gigahertz-Optik 推出了 TFUV10-V01 紫外分光辐射计，用于测量 200 nm 至 550 nm 光谱范围内 UVA、UVB 和 UVC LED 的绝对辐射功率。该仪器提供了该应用所需的所有特性和功能。
用于总辐射通量测量的光谱辐射计的入口光学器件是直径为 100 毫米的积分球，输入孔径为 25.4 毫米直径。坚固的端口框架允许连接 LED 组件或可选的 2-Pi 校准标准。该标准允许用户对系统进行现场重新校准。辅助灯用于补偿被测设备引起的自吸收效应。使用紫外线辐射对球体涂层进行预老化，这提高了硫酸钡或 ODM 涂层（均可用）对紫外线辐射的长期稳定性，并将荧光效应降低到测量设备的检测限以下。为了永久抑制荧光，另外还存在紫外灯，可有效且永久地抑制低于 250 nm 的 UVC 辐射对荧光的激发。此外，还提供气流连接，以减少球体中可能产生的臭氧（通过非常深的紫外线辐射）。臭氧会导致球体出现特征光谱吸收。
BTS2048-UV-2-F 是BTS2048 系列的一部分，该系列已在从高速 LED 分级到室外太阳辐射测量等各种要求苛刻的应用中证明了自己。此类应用需要最高的精度以及连续使用的可靠性。该光谱辐射计直接连接到积分球上，无需使用光导，提供 200 nm 至 550 nm 的光谱范围，光谱分辨率为 1 nm。遥控滤光片增加了动态范围。恒温CCD像素可同步置零。此功能提供了测量脉冲链内的单个脉冲的可能性。
杂散光和暗电平偏移对采用 CCD 或 CMOS 阵列传感器的紫外分光辐射计的测量结果有显着影响。
• 杂散光错误地照亮像素，从而产生不是由所需波长产生的测量信号。如果杂散光没有得到适当的抑制，就不可能将 LED 的真实光谱与杂散光效应分开。 BTS2048-UV-2-F 光谱辐射计通过集成光阱和滤光片提供创新的杂散光抑制。
• 暗信号的影响是由测量仪器的不同工作温度和针对特定辐照度水平调整的积分时间造成的。 BTS2048-UV-2-F光谱仪的暗信号快门用于测量暗信号，用于以后测量的暗信号校正。
BTS2048-UV-2-F 由于其高灵敏度、强大的电子器件和快速接口（USB 2.0 和以太网）而支持高测量重复频率。它还用作记录时间信号变化的数据记录器。
TFUV10-V01 提供了适合其预期用途的完整套件。附带的软件完全支持测量参数的设置和测量数据的评估。此外，它还可以控制系统的辅助灯。如果使用 Gigahertz-Optik 提供的可选校准光源之一，用户还可以使用该软件进行系统重新校准。
Gigahertz-Optik 的测量实验室提供高质量且可追溯的 TFUV10-V01 工厂校准。工厂校准在Gigahertz-Optik 的校准实验室中进行，使用与 NMI 认可的测试测量相同的质量管理程序。可选择提供具有 ISO/IEC/EN 17025 测试证书的 NMI 认可的测试测量。
| （1）基础规格 | |||
| 简短的介绍 | 波长范围为 200 nm 至 550 nm 的 UV LED 光谱辐射功率测量系统。完整的测量系统，包括积分球、光谱辐射计 BTS2048-UV-2-F、软件和校准。 | ||
| 主要特点 | BTS2048系列高品质光谱仪具有高灵敏度、高光谱分辨率以及快速的数据处理速度。直径 100 毫米的积分球，经过紫外线预老化，可实现长期稳定性，并在受紫外线辐射激发时发射荧光的能力最低。 | ||
| 测量范围 | 光谱范围从 200 nm 到 550 nm。光谱分辨率 1 nm。 | ||
| 典型应用 | UV LED 制造商、UV LED 灯具制造商。半导体和深紫外应用领域的研究机构。需要测试装置的计量机构。 | ||
| 校准 | 对 200 nm 至 550 nm 范围内的光谱辐射功率灵敏度进行校准，并提供详细的工厂证书（包括可追溯性）。 NMI 认可测试实验室的可选 ISO/IEC/EN 17025 测试证书。 | ||
| （2）光谱探测器 | |||
| 光谱范围 | (200 - 550) 纳米 | 积分时间 | 2微秒 - 60秒 |
| 光带宽 | 1纳米 | 像素数 | 2048 |
| 芯片 | 高灵敏背照式CCD芯片，单级冷却（1TEC） | ||
| 其它参数 | 请参阅 BTS2048-UV-2 产品页面上的所有详细规格 | ||
| （3）积分球 | |||
| 涂层 | 硫酸钡或 ODM，均可提供。 | 直径 | 100 mm |
| 积分球 | 2Pi，带辅助灯和附加老化灯，BTS2048-xx-F 版本端口，用于减少臭氧吸收的气流插头。 | ||
