德国 Gigahertz-Optik X1-UV-3726 适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计。
• 250 nm 至 300 nm 的 UV LED 和 254 nm 低压汞灯的校准系数。
• 带独立检测器的手持式仪表。
• 通过峰值保持功能显示辐照度和剂量。
• 预老化以实现长期稳定性。
• 余弦视场。
图 0：UV-3726 检测头
紫外线杀菌照射（UVGI）是一种利用UV-C区域（100 nm至400 nm）的短波长光来分解病毒、细菌、酵母菌和真菌等微生物的灭菌方法。杀菌活性的最大效力约为 265 nm。微生物的 DNA 和 RNA 吸收 UV-C 辐射，导致其结构发生变化，使其无法复制。如果暴露在足够高强度的 UV-C 辐射下，微生物可以在很短的时间内被消灭。
为了确保杀菌效果，必须检查紫外线剂量。这是通过使用紫外线辐射计测量曝光位置的紫外线辐照度来实现的。
除了检查高强度紫外线辐射所需的杀菌效果外，还必须确定人体是否有可能暴露于紫外线辐射下，相对较低的紫外线强度对皮肤和眼睛造成的潜在风险。使用一台设备进行这两种测量需要具有非常大动态范围的紫外线辐射计。

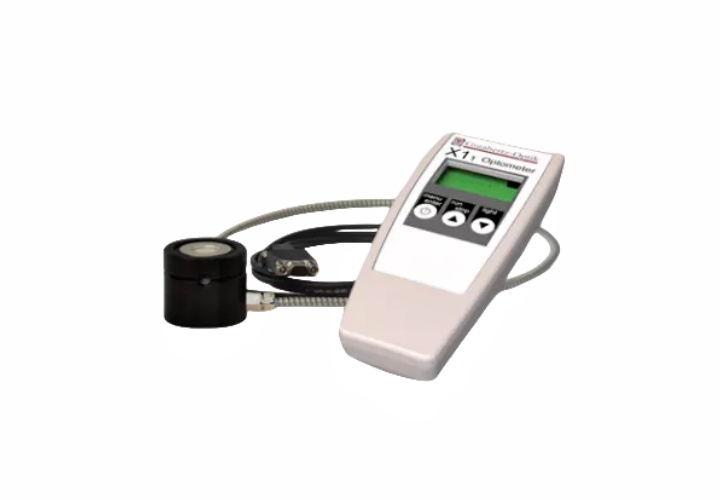

图 1：移动式紫外线辐射计，配有独立的测量装置和检测器，
用于测量杀菌汞灯和 UV-C LED 的辐照度和剂量。
UV-3726 型号提供 UV-37 系列检测器的所有特性和功能。它们专为紫外光谱区域的辐射测量任务而设计，并已在工业和科学用途中得到了多年的验证。
UV-3726 检测器包含一个仅在短波光谱范围内敏感的光电二极管。与附加光学滤波相结合，仅测量指定光谱灵敏度范围内的辐射。这种组合可以实现 UV-C LED（图 2）和低压汞灯（图 3）的辐射测量。常见 UV LED 波长和低压汞灯的可选校准系数可提高测量精度。
为了测量辐照度，探测器的入口光学器件是具有余弦视场的漫射器，必须将其放置在所需的测量平面中。扩散器、光学校正滤光片和光电二极管均通过紫外线辐射进行预老化，以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时，UV-3726 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分，任何变化都会被记录和纠正。
UV-3726 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1 仪表（图 1）时，它提供至少高达 1000 mW/cm² 的线性测量范围，分辨率为 0.002 µW/cm²。

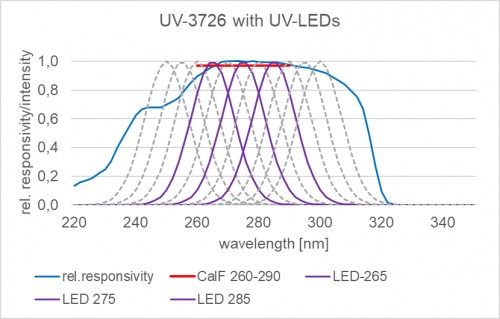

图 2：UV-3726 检测器的典型光谱灵敏度与
265、275 和 285 nm 处的典型杀菌 UV LED 一起显示。
以绝对单位进行可靠测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。自 1993 年以来，Gigahertz-Optik 测量实验室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国认证机构）认可为校准实验室，用于测量光谱响应度和光谱辐照度。自此，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准提供了最高水平的可追溯性，多年来已被全世界接受。
根据各个工业部门的要求，部分测量实验室被DAkkS认可为DIN EN ISO / IEC 17025测试实验室。因此，除了工厂证书之外，Gigahertz-Optik 还可以选择为带有 UV-3726 的紫外线辐射计 X1 提供 DIN EN ISO / IEC 17025 测试证书。

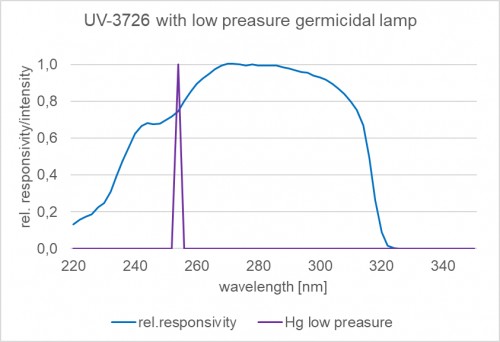

图 3：UV-3726 检测器与低压汞杀菌灯在 254 nm 处的典型光谱灵敏度。
UV-3726 检测器的光谱响应度经过校准。执行测量时，可以在 X1 测量仪上选择 UV-LED 或汞灯的标称波长，以获得最高精度。该仪表提供多种校准选项：
• 用于测量260 nm 至 290 nm 光谱范围内任何 UV LED 的平均校准系数。
• 用于测量低压汞灯（254nm）的特定校准系数。
• 十一个与波长相关的校准因子以 5 nm 增量给出，从 250 nm 到 300 nm，用于测量已知标称波长的 UV LED。
X1 测量设备评估来自 UV-3726 检测器的信号，并以绝对单位 mW / cm² 显示测量的辐照度。仪表的高质量信号放大器支持检测器的超大动态范围，从而提供高达 1000 mW / cm² 的测量范围和 0.002 µW / cm² 的分辨率。除了辐照度外，剂量还可以以 J/cm² 为单位显示。该测量设备提供“峰值保持”显示功能。该设备的外壳符合人体工程学，配有两节 AA 电池，支持移动使用。或者，测量设备可以通过其 USB 接口与 PC 上可用的应用软件进行操作。软件开发套件 (SDK) 使测量设备能够集成到用户编写的软件中。
具有良好余弦校正的典型视场
| （1）常规 | |||
| 简短的介绍 | 适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计 | ||
| 主要特点 | 带有独立探测器的移动测量设备。便于使用。用于消毒的高辐射强度和用于评估紫外线辐射风险的低辐射水平的大测量范围。 | ||
| 测量范围 | 适用于 250 nm 至 300 nm 的 UV LED 和 254 nm 低压汞灯。 X1 仪表的线性测量范围高达 1000 mW/cm²。 NEI 0.002 µW/cm² | ||
| 典型应用 | UVGI 用于空气和表面消毒 | ||
| 校准 | 从 250 nm 到 300 nm 以 5 nm 为步长校准光谱响应度。 254 nm 和平均光谱范围 260 nm 至 290 nm 的附加校准因子。 | ||
| （2）测量头 | |||
| 宽带探测器 | 用于 UV-C LED 和低压汞杀菌灯的 UV-3726 检测器 | ||
| （3）配件 | |||
| 显示 | X1 手持式仪表，用于显示辐照度 mW/cm 2和剂量 J/cm 2 ，具有峰值保持功能。 | ||
