机器人关节对任何机器人系统的功能、灵活性和能力都至关重要。从娱乐业中的动画机器人到工厂中的工业机械臂，机器人关节都能实现精确的运动和复杂的任务。
了解机器人关节的类型及其具体应用，对于任何使用或设计机器人系统的人来说都至关重要。本指南将探讨各种机器人关节类型、它们的功能以及在不同行业中的应用。

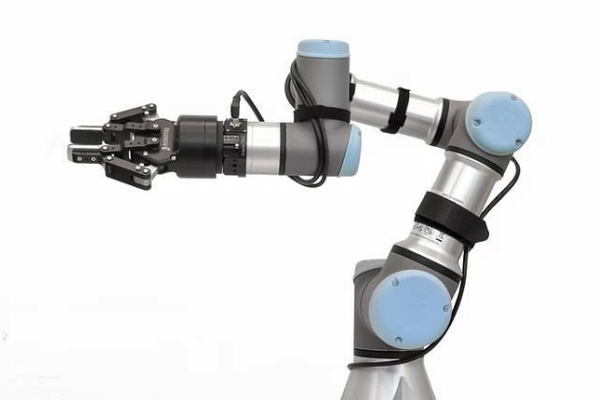

机器人关节是允许机器人系统移动和旋转的部件，类似于人体关节。它们有助于实现各种机器人运动类型，如旋转、滑动和枢转，从而使机器人能够灵巧、精确地执行任务。每种关节类型都有适合特定用途的独特机器人关节设计，从重型工业操作到外科手术和艺术等领域的精细任务，不一而足。
机器人关节有多种类型，每种关节的运动范围和类型各不相同。以下是主要的关节类型：
旋转关节可能是机器人手臂中最常见的关节，通常被称为外旋关节。它们允许绕单轴旋转运动，类似于门铰链。在机器人系统中，旋转接头对于需要精确旋转运动的应用（如制造和焊接）至关重要。
棱柱形关节也称为滑动或线性关节，可沿单轴进行线性运动。这种关节能让机器人像望远镜一样伸出或缩回部件。在需要精确线性定位的应用中，棱柱关节尤其有用。
圆柱关节结合了旋转关节和棱柱关节的运动，允许沿单一轴线旋转和滑动。这种组合提供了更大的灵活性，常用于既需要直线运动又需要旋转运动的机器人应用中。
球形关节类似于人类的肩关节，可绕三个垂直轴旋转。球形关节的运动范围大，因此在需要高灵活性的应用中非常重要。
平面关节提供跨平面运动，允许在同一平面内进行两次线性运动和一次旋转运动。这种类型的关节通常用于需要在平面上进行有限运动的机器人关节设置中。
万向节允许围绕两个垂直轴旋转。万向节常用于机械和机器人应用中需要灵活性而不需要完全旋转自由度的场合。万向节适用于需要两个元件以不同角度传递扭矩的接头工程类型。
| 机器人关节类型 | 优势 | 应用 | 示例 |
| 旋转接头（Rotary Joints） | 设计简单、精度高、旋转运动效率高。 | 机器人手臂、动画和机电一体化应用。 | 汽车制造中的关节型机械臂使用多个旋转接头来精确移动和定位零件 |
| 棱柱关节（Prismatic Joints） | 提供直接的线性运动，与旋转接头组合后可实现复杂运动。 | 常见于需要滑动运动的机器人抓手、输送系统和动画装置中。 | 直角坐标机器人使用棱柱关节沿 X、Y 或 Z 轴直线运动，非常适合拾放任务。 |
| 圆柱形关节（Cylindrical Joints） | 提供两个自由度 (DOF)，无需复杂的机械结构即可提高功能。 | 需要多功能运动的机器人，如检测机器人或具有不同伸展要求的机械臂。 | 圆柱形关节在装配机器人中很常见，可绕轴旋转并沿轴滑动，从而提高灵活性。 |
| 球形关节（Spherical Joints） | 提供三个自由度，是高柔性机器人的理想选择 | 在机械臂中使用，可获得完全的旋转自由度，特别是在需要广泛能力的任务中。 | 仿人机器人和复杂机械臂使用球形关节可在多个方向上自由移动。 |
| 平面接头（Planar Joints） | 设计简单，具有足够的灵活性，适用于平面任务。 | 平面工作空间中的装配线机器人或机器人系统。 | 平面关节适用于在狭窄空间或平面工作环境中工作的机器人，如检测机器人。 |
| 万向节（Universal Joints） | 设计简单、坚固耐用，可在两个方向上灵活旋转。 | 可用于工业机器人、动画电子和机器人肘关节等需要控制旋转的场合。 | 许多工业机械臂的结构中都使用了万向节，以实现可控而灵活的运动。 |
要了解不同类型机器人关节的工作原理，了解机器人关节的解剖结构至关重要。每个关节都由多个机械和电气部件组成，这些部件相互配合，实现精确和受控的运动。
1、致动器
• 致动器是机器人关节运动的主要驱动力。它们将能量（通常是电能、液压能或气动能）转化为机械运动。
• 伺服电机等电动马达是各种机器人关节中常用的致动器。它们能提供精确的运动控制，是要求高精度应用的理想选择。
• 液压和气动致动器可产生较大的力，适用于重型任务，如工业环境中的任务。
2、齿轮和齿轮箱
齿轮对于控制关节运动的速度和扭矩至关重要。它们将动力从执行器传递到运动部件，并经常改变施加的力，以确保关节以理想的速度和强度运行。
机器人关节中常用的齿轮类型包括
• 正齿轮： 简单有效，可直接进行动力传输。
• 谐波传动装置： 精度高，常用于机器人，可实现平滑、无间隙的运动。
• 行星齿轮箱： 可高效处理高负载，常用于机器人手臂。
3、轴承和衬套
轴承通过减少摩擦和磨损来支撑关节内的旋转或滑动部件。这对于实现平稳高效的运动至关重要，尤其是在高速或重载应用中。
常见类型包括
• 球轴承： 用于需要旋转运动的接头。
• 直线轴承： 用于需要滑动运动的棱柱关节中。
• 滚子轴承： 具有高承载能力和耐用性，适用于重型应用。
4、结构部件
结构部件包括为关节提供稳定性和支撑的框架、链接和外壳。这些部件通常由铝、钢或碳纤维等轻质而坚固的材料制成，以兼顾耐用性和移动方便性。
5、弹簧和阻尼器
弹簧和阻尼器可控制和吸收运动过程中的冲击，使接头的运行更加平稳。这对于需要重复运动或处理可变力的应用尤为重要。弹簧还有助于在受力时保持张力或恢复位置。
1、传感器
传感器对于监控关节内的位置、速度和扭矩至关重要，可实现机器人系统的精确控制和反馈。
常见的传感器类型包括
• 编码器： 测量关节的角度或位置，实现对运动的精确控制。
• 力和扭矩传感器： 检测施加的力和扭矩，对于需要柔和或精确压力的任务非常重要。
• 接近传感器： 通过检测附近是否存在物体，帮助避免碰撞。
2、控制板和处理器
控制板或嵌入式处理器通过控制执行器和读取传感器数据来解释指令和管理关节的运动。
它们会处理实时反馈，并相应调整关节的运行，从而保持运动的流畅性和准确性。通常使用 Arduino 或 Raspberry Pi 等微控制器以及工业级 PLC（可编程逻辑控制器）来处理这些任务。
3、放大器和驱动器
放大器和驱动器可对发送到致动器的电信号进行调制，从而实现更精细的运动控制。
例如，伺服电机需要伺服驱动器来解释控制信号并精确调整电机位置。放大器用于增加致动器的功率输出，这在需要高强度的应用中至关重要。
在运行过程中，控制系统根据传感器的输入或编程指令向执行器发送信号。
然后，执行器通过传动系统使关节旋转（在旋转接头中）或线性移动（在棱柱接头中），并根据需要改变速度和扭矩。传感器不断向控制系统提供反馈，以便进行实时调整，确保关节准确平稳地移动，完成任务。
这种信号传输、运动和反馈的闭环过程使机器人关节能够在各种应用中执行精确和可重复的动作。
无论是在工业生产线上组装产品的机械臂关节，还是模仿逼真动作的动画关节，关节内的每个组件都在确保高效和精确操作方面发挥着作用。
机器人关节的功能主要取决于其类型和应用。
以下是一些核心功能：
• 精确运动： 机器人关节有助于精确定位，这在电子装配和医疗机器人等领域至关重要。
• 增加运动范围： 关节可实现复杂运动，使机器人能够在多向空间内运行。
• 高效执行任务： 正确选择关节有助于提高机器人的效率，使其能够更快、更准确地执行任务。
• 承重和负载分配： 有些关节，如棱柱关节和圆柱关节，可以承受很大的重量，因此非常适合用于搬运重物的工业机器人。
机器人关节广泛应用于各行各业，包括
在制造业中，机器人关节在用于装配、焊接和包装产品的机械臂关节中发挥着至关重要的作用。高精度和耐用性是必不可少的，因此经常使用旋转和棱柱形关节。
机器人关节可实现外科手术、诊断甚至康复的精确运动。在这方面，关节类型的选择取决于对高精度和高灵敏度的需求。
球形和圆柱形关节因其能够模仿人体运动而常用于这一领域。
电子动画关节使主题公园、电影和其他娱乐场所中的角色能够逼真地移动。万向关节和球形关节因其运动范围大和动作逼真而成为该领域的理想选择。
配备先进关节的机器人用于种植、收割和分拣农作物等任务。圆柱关节和平面关节在这里很有用，因为它们允许机器人到达和操纵具有不同景观的开阔田地。
具有适合旋转和线性运动的机械关节类型的机器人通常用于监视。这些机器人配备了圆柱关节和旋转关节，使它们能够在不同的地形上移动并在受限空间内执行任务。
在航空航天领域，机器人关节使机器人能够在极端条件下执行任务，例如在太空或水下。使用万向接头和球形接头来确保耐用性和灵活性，这对于苛刻的环境至关重要。
