板载 LED 的光通量和颜色测量

文章出处：新闻资讯责任编辑：深圳市广陵达科技有限公司发表时间：2024-09-25 10:53:07

制造商根据相关色温 (CCT)、流明输出和正向电压参数提供分类或“分级”的 LED。例如，ANSI C78.377-2017 [1] 等标准以“箱”的形式指定了一般照明推荐的色度值范围，这些色度值由沿CIE 1931中的黑体轨迹绘制的一系列色度四边形定义。或 CIE 1976 色彩空间。

LED 测量的光谱辐射计

LED 生产中的质量控制需求

尽管这种预分类限制了公差范围，但它并没有让用户摆脱计量质量控制。这主要是由于 LED 分级所使用的工作参数与最终应用的工作参数不匹配。

制造商通常根据使用约 20 ms 电流脉冲操作和 25°C 结温的测量结果来指定其设备的分档。如今，LM-92-22“紫外线 LED 的光学和电气测量”[2] 中描述的方法如下

• 用于 LED 测量的连续脉冲测量技术

• 用于 LED 测量的差分连续脉冲法

• 用于 LED 测量的平均差分连续脉冲 (M-DCP) 方法

• LED 测量的直流法

• 用于 LED 测量的连续脉冲时间分辨 (CPT) 方法

是已知的并被广泛使用。因此，除了所采用的特定电流驱动条件之外，LED 载板和相关散热器的热设计也会显着影响任何组装的 LED 模块或产品的光学性能。此外，时序问题和抖动考虑因素也很重要，并且都是测量不确定度评估的一部分。

用于板载 LED 测试的测量系统

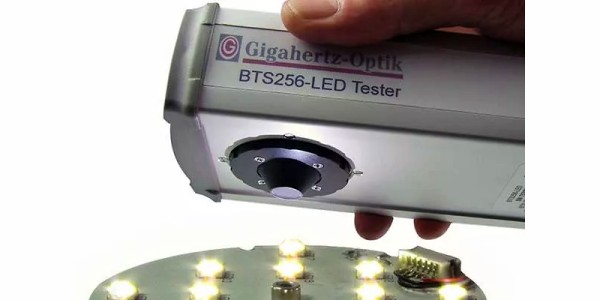

组装 LED光强度的两种可能测量方法是光通量 (lm) 和发光强度 (cd)。光通量的测量优于发光强度的测量，因为不需要将测量装置与LED的光束进行特定的对准。BTS256-LED 测试仪将积分球与其 BiTecSensor 技术相结合，可直接测量原位 LED 的光通量、光谱功率分布、CCT 和显色性（CIE CRI 和 IES TM-30-15）。只需将积分球的锥形测量孔放置在组装好的 LED 上方即可进行测量。

使用我们的测量设备可以完美地完成船上 UV LED、VIS LED 和 NIR LED 的测量，以进行质量控制。这当然是经过 ISO 17025 可溯源校准的。
