LED、Micro LED 和 VCSEL 测量系统

文章出处：新闻资讯责任编辑：深圳市广陵达科技有限公司发表时间：2024-09-24 14:46:17

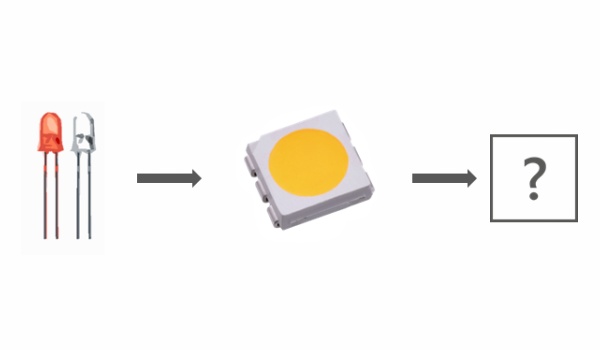

LED 技术不断进步。 LED 的尺寸不断缩小，同时效率不断提高。最新的发展包括所谓的 VCSEL 和 micro-LED (µ-LED) 器件。 microLED是miniLED的进一步发展，或者说小型化的继续。这是一种所谓的平板显示技术，由微型 LED 阵列组成。

LED的测量

Micro LED（也称为 µLED 或 microLED）的优点包括：

• 高亮度：Micro LED 比传统 LED 具有更高的亮度。

• 低功耗：Micro LED 的功耗比传统 LED 低，使其运行成本高效。

• 更长的使用寿命：Micro LED 的使用寿命比传统 LED 更长，这意味着它们可以使用更长的时间而无需更换。

• 尺寸更小：Micro LED 比传统 LED 小得多（通常只有几微米 (μm)），因此可以在空间有限的应用中使用。

• 更高的对比度：它们提供像素级光控制和高对比度。

VCSEL 是一种“垂直腔表面发射激光器”二极管。他们之所以有吸引力，是因为：

• 成本低并且可以直接在晶圆上进行测试，这是一个很大的进步。

• 尺寸相对较小，但比 µLED 大。

• 低功耗和高功率输出是可能的。

• 由于 VCSEL 结构更简单且无需劈裂，因此比边缘发射激光器更可靠。

• 相对于成本而言，光束质量相当高，因此可用于多种应用，例如激光雷达等。

这两种新技术都有其市场和应用。 Micro LED 用于需要最小尺寸的地方。 VCSEL的优点是能够产生发散角非常窄的类似激光的光束，使其成为光通信和传感等应用的理想选择。

Micro LED 和 VCSEL 光学测量技术

从计量学的角度来看，现代精确光学测量系统必须遵循这一发展，同时使测量变得简单而准确。被测量包括辐射功率或光通量、分箱颜色坐标、显色指数 (CRI)、TM-30、CIE-170、光谱分布等。

适合的是积分时间为 2 µs 的高端阵列光谱仪，需要不同的光学带宽（通常为 0.8 nm 至 2 nm）和光谱波长范围（200 nm 至 2150 nm）以及单独的积分球（定制解决方案）、成像光学器件例如我们的LDM-C50 成像光谱仪或低成本质量控制传感器和波形分析仪。一般来说，不仅检测技术必须完全适合 micro LED 和 VCSEL 测量任务，特别是入口光学器件必须根据特定应用进行定制。例如，积分球端口可能需要特定的设计来解决几何边界条件，或者需要针对光源的发射视场优化挡板设计。

为了对 microLED 和 VCSEL 等技术进行精确的光学测量，需要一个能够实现准确性的合作伙伴。作为全球知名的SSL 测量技术专家，我们能够表征和校正我们的分光辐射计、光度计和辐射计，以实现最高精度，并提供个性化的完美测量解决方案。我们还了解 CIE S025 等可用标准，因此我们提供满足这些标准的测量解决方案。
