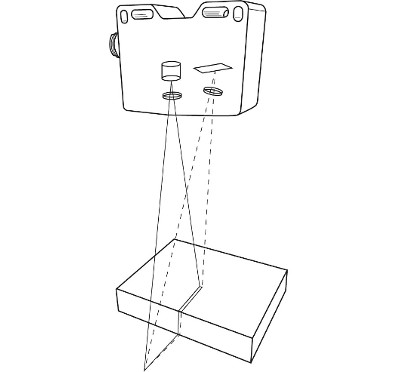

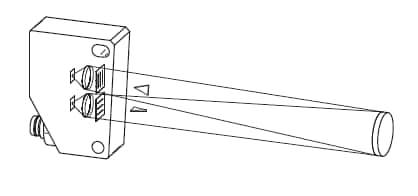

距离测量基于三角测量原理。激光束将物体照射成一个小点。传感器的接收器（光电二极管线）检测该点的位置。入射角随距离变化，从而改变接收器上激光点的位置。光电二极管线由集成的微控制器读取。控制器根据光电二极管线上的光分布准确计算出角度，然后据此计算出物体的距离。这个距离可以通过串行端口发出，也可以转换成与距离成比例的输出电流。微控制器保证了高线性度和测量精度。光电二极管线路和微控制器的结合可以抑制干扰反射，从而提供来自关键表面的可靠数据。传感器通过调整内部灵敏度来适应不同的颜色，因此几乎不受物体颜色的影响。如果测量范围内没有物体，或者接收到的光线不足以正确检测物体（例如传感器脏污），则会激活数字输出。可能的分辨率和精度随距离的变化而变化。同样的距离 Δd，在靠近传感器时会导致角度 α1 发生较大变化，而在较远距离时，角度 α2 的变化要小得多（见图）。微控制器对这种非线性行为进行校正，使输出信号与距离保持线性关系。
| 距离测量 | 窗口测量 |

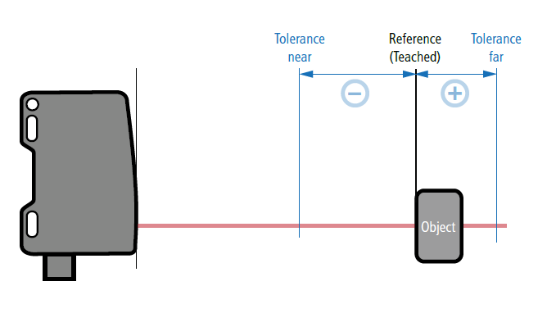

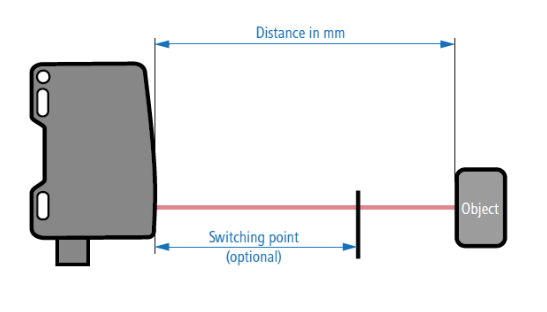

| 在距离测量中，传感器可立即投入使用，并给出传感器到物体的距离。测量值可用于物体的精确定位或系统控制。数字输出也可作为选项进行参数设置。 | 例如，如果要检测物体的尺寸精度，可以通过教入一个基准来直接窗口测量，从而直接确定与标称尺寸的偏差。在这里，数字输出也可以进行相应的参数设置。 |
 |  |
除了不同的尺寸和范围外，光束形状也起着特别重要的作用。经过不断的研发，堡盟现在可以通过新的 “多点 ”测量原理在其产品组合中提供三种不同的光束形状：
| 点激光 | 线激光 | 多点激光 |

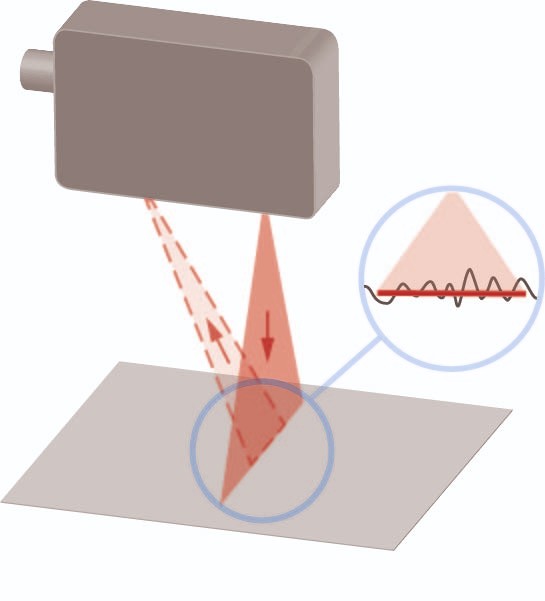

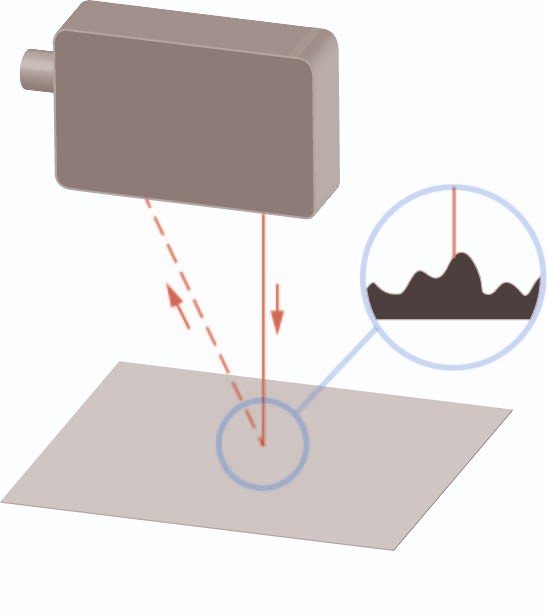

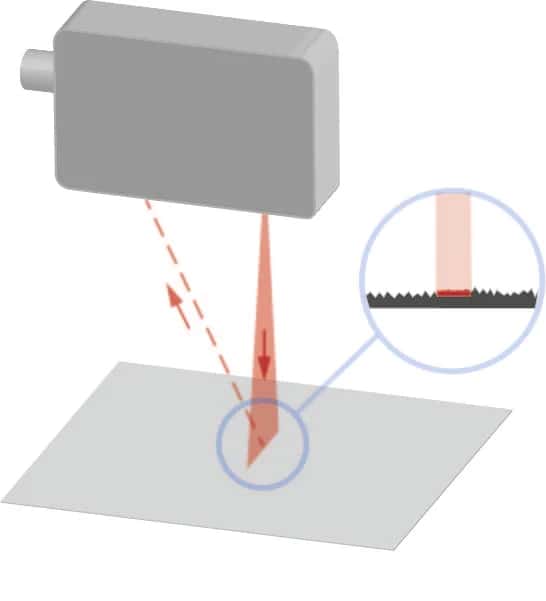

| 激光聚焦点小于 0.4 mm，可精确测量小物体 | 凭借小于 10 mm 的精细激光线，可对粗糙表面和彩色纹理表面进行稳定测量 | 使用超长激光线 < 72 mm，通过 600 多次测量，对不均匀光泽和非常粗糙的表面进行稳定测量 |
 |  |  |
激光测距传感器可实现分辨率小于一微米的高精度距离和位置测量。但在实际应用中，干扰效应会降低光学距离测量的重复性。堡盟OM70激光测距传感器采用了可选择的聚焦范围，显著提高了局部重复性，从而确保了更可靠的测量结果和更高的过程可靠性，适用于自动化测量任务。
| 抗环境光能力强 | 自动曝光控制 | 同步输入/触发 |

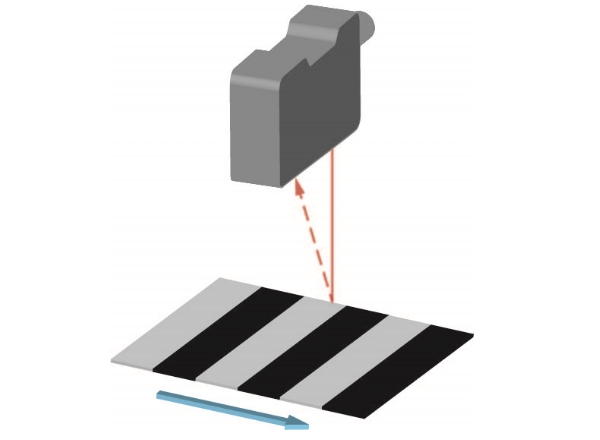

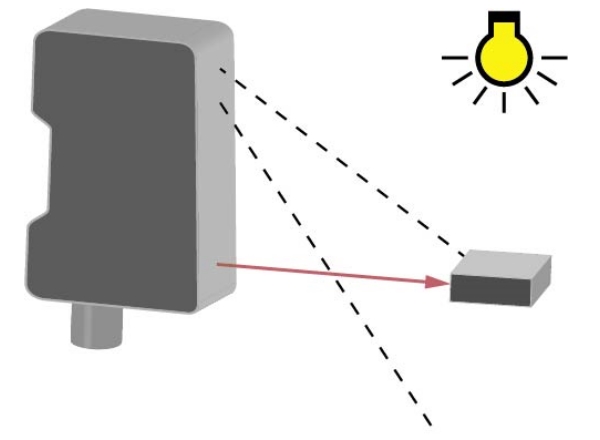

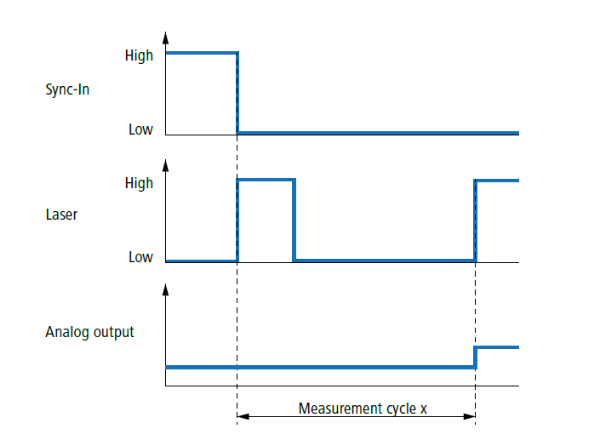

| 传感器中集成的强大算法使激光测距传感器对外部光源非常不敏感。这确保了可靠、稳健的运行。 | Baumer 的光学测距传感器通过改变传输强度和优化曝光时间，自动适应不同的物体颜色和亮度水平。因此，它们不受物体反射率的影响。也可以测量反射率高达 2% 的物体。 | 多个传感器的测量可通过同步输入进行同步。对于厚度测量，可通过同步输入在同步模式下同时触发两个传感器。另一方面，在异步模式下，应用中相互干扰的几个传感器可以有意地一个接一个地操作。 |
 |  |  |
| 可编程滤波器功能 | 可编程测量范围 | 可配置的开关量输出 |

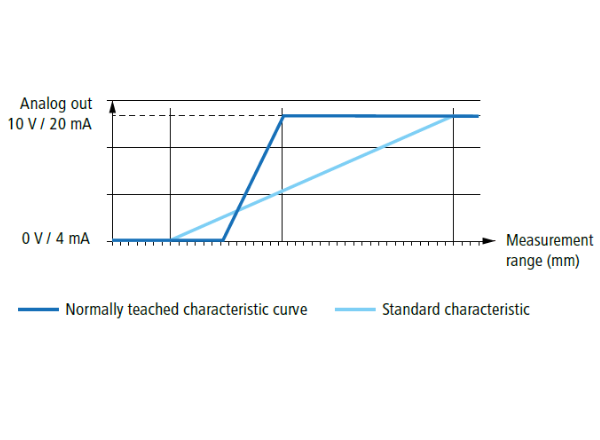

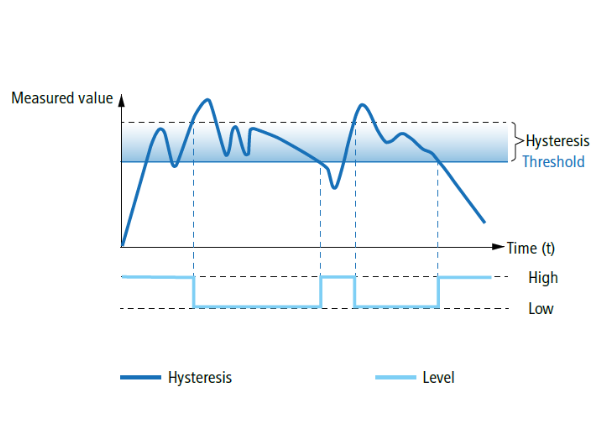

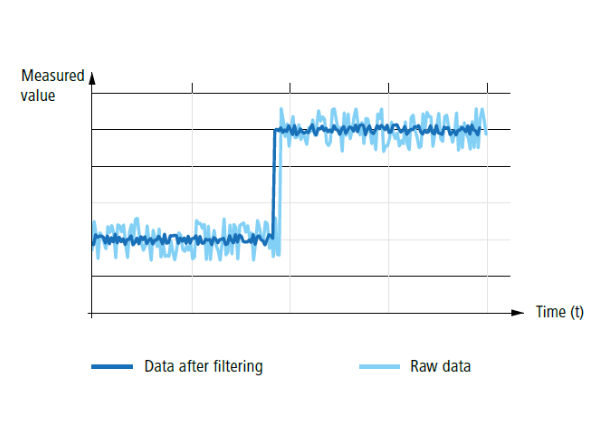

| 通过激活滤波功能可以降低输出信号的噪声，从而提高分辨率。滤波器用于抑制测量误差。只有在一定数量的测量值之后，输出才会发生变化。滤波器不会影响测量频率，但会影响响应时间。可以通过选择预定义的精度模式对滤波器功能进行参数设置。 | 用户可通过示教按钮、示教线或显示屏在最大测量范围内调整测量范围。在此示教范围内，模拟输出具有全行程，因此测量精度更高。出厂设置为最大测量范围。 | 一旦定义的测量值超过或低于设定值，开关输出就会立即切换。为了获得可靠的开关信号，滞后（开关点与返回开关点之间的差值）可以毫米为单位的绝对值进行参数设置。无论物体在视场中的位置如何，都能确保系统安全运行。 |
 |  |  |
使用运行时间测量方法，可以通过测量信号在所覆盖范围内移动所需的时间来间接测量距离。这在现实世界中的应用如下：发送装置发射脉冲信号，当信号被物体反射时，传感器的接收器接收到信号。传感器的电子装置会评估所经过的时间和/或遇到的相位偏移，然后将其转换为距离信息。通过应用运行时间技术，即使在很远的距离也能精确可靠地探测到物体。
堡盟创新的多点测量原理基于光截面技术。传感器每次测量最多可确定 600 个物体的测量值，并通过智能评估程序根据这些值计算出距离。在 500 Hz 的测量频率下，传感器的分辨率可达 2 µm，因此能够提供稳定、精确的测量结果。
备注：本文来源于 Baumer 官网。
